微机保护校验

时间：2022-03-22

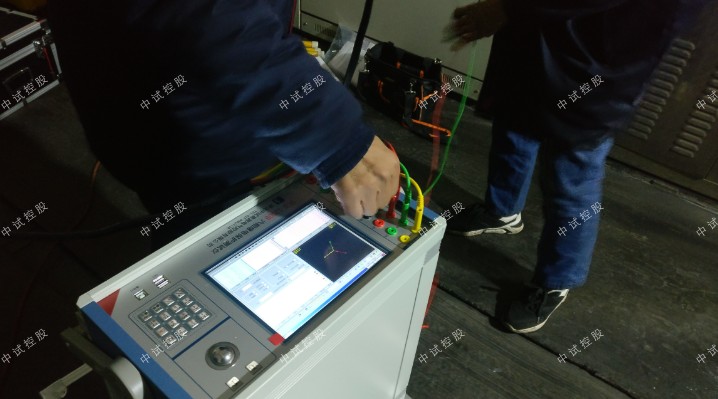

中试控股技术博士为您解答：微机保护与测试仪的接线
无论使用哪个软件模块对微机保护装置进行测试，微机继电保护测试仪均应将Ua、Ub、Uc、Un、Ia、Ib、Ic、In分别接入微机保护装置的电压、电流输入回路的相应端子中；将保护装置的跳闸出口（或跳A、跳B、跳C）和重合闸出口接至测试仪开入TA（或TB、TC、TD）和开入TE 端子中，保护出口公共端（＋KM）接至测试仪开入公共端Tn。

电流、电压输入回路及极性检查

在“递变试验”软件模块中，设定各相电压为57.735V，互差120相角；各相电流为5A ，互差120相角输出，从微机保护装置中应可读出各相电压值均为57.735V，各线电压值均为100V；各相电流值均为5A。

整组试验

中试控股技术博士为您解答：在“整组试验”软件模块中，设定各种故障类型，故障阻抗（Z、φ方式或R、X方式），故障电流（常为5A）、故障初角、零序补偿系数Kx、Kr等，永久/ 瞬时性故障，模拟各种类型故障检查保护动作情况。
设定好各种参数后，按“确认”，计算机自动计算出各相故障电流、电压，按“故障前”即输出故障前的正常电压、电流值（各相电压为57.735V、电流为0A），按“故障”，输出故障电流、电压，加至保护装置上。保护跳闸后，装置恢复输出正常量。保护重合闸后，如果是永久性故障，装置再次输出故障量，至保护第二次跳闸（永跳）后，再输出正常量。保护跳闸、重合闸、永跳时间显示于测试记录区。

相间距离试验

在“整组试验”软件模块中，设定AB或BC或CA或ABC故障，当设定故障阻抗为0.95倍某段相间距离阻抗整定值Zxset时，保护均应可靠按该段动作时间动作，故障阻抗为1.05倍Zxset时，该段保护均应可靠不动作。

接地距离试验

退出距离保护压板，在“整组试验”软件模块中，设定AN或BN或CN故障及Kx、Kr，当设定故障阻抗为0.95倍某段接地距离阻抗整定值Zdset时，保护均应可靠按该段动作时间动作，故障阻抗为1.05倍Zdset时，该段保护均应可靠不动作。

零序保护试验

退出零序保护压板，在“整组试验”软件模块中，设定AN或BN或CN故障及Kx、Kr，当设定故障电流为1.05倍某段零序保护整定值I0set时，保护均应可靠按该段动作时间动作，故障电流为0.95倍I0set 时，该段保护均应可靠不动作。
