干式变压器的冷却方式

时间：2022-03-15

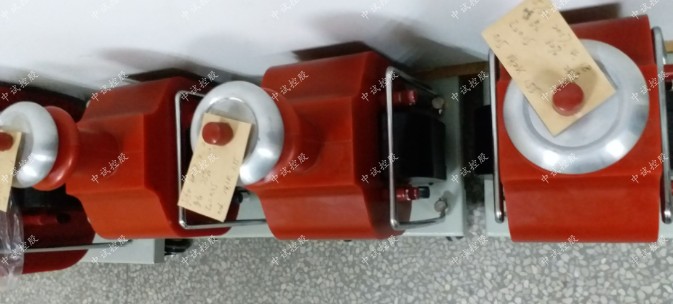

干式试验变压器的冷却方式分为自然空气冷却（AN）和强迫空气冷却（AF）。自然空冷时，正常使用条件下，变压器可在额定容量下长期连续运行。强迫风冷时，正常使用条件下，变压器输出容量可提高50%，适用于断续过负荷运行或应急事故过负荷运行;由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。
对自然空冷和强迫风冷的变压器，均需保证变压器室具有良好的通风能力。当变压器安装在地下室或通风能力较差环境时，须增设散热通风装置，通风量可按每1kW损耗（Po+Pk）需2～4m3/min风量选取。

新型的帘式风机风冷系统噪音降低，冷却均匀，效果好;体积小，占用空间小，不超出变压器本体外形轮廓尺寸;风机容量小、2500kVA以下的配电变压器风机只180W～540W，且采用单相AC220V电源。但需注意此电源应从低压MCC或PC配电屏内之断路器引取，而不能直接从变压器低压出线母排接取。
