断路器拒动事故分析

时间：2022-03-08

1.事故概况

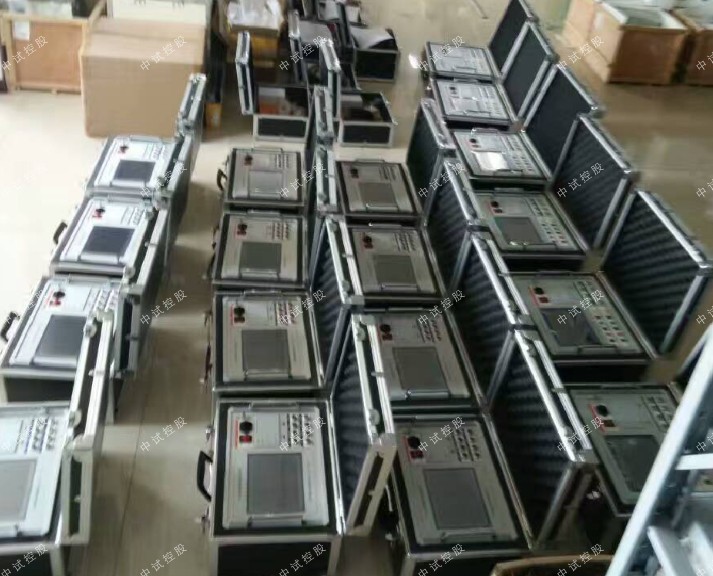

XXXX-0X-15T16:52，因一场罕见的龙卷风袭击，某变电站500 kV 5304线路发生A相接地故障，线路双高频及接地距离1段保护动作跳开5043和5042断路器A相，5043断路器先重合于故障线路，后加速保护动作启动跳5043和5042断路器，5043断路器三相跳开、5042断路器拒动。微机继电保护测试仪总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。1 174 ms后5304线路又发生C相故障，断路器5042失灵保护动作跳开5041断路器，并向运行在该断路器串的5302线路对侧发远跳信号，切除了正在运行的5302线路。

   2.事故原因分析
   经检查，5042断路器机构内非全相中间继电器线圈A2上的负电源线头松动(5042断路器机构内的非全相功能不用，但仅拆除了其时间继电器接点两端的连线)。当第1次故障断路器A相跳开后，断路器的B、C相常开辅助接点与A相常闭辅助接点闭合，沿图中箭头所示的方向启动了保护屏上压力闭锁跳合闸重动继电器2ZJ，2ZJ动作断开了断路器跳合闸回路，造成第2次故障时断路器拒动。
   3.事故暴露问题
   (1)检修人员没有严格执行《继电保护及安全自动装置现场工作保安规定》中关于二次回路改造的有关规定，没用的回路未拆除干净，造成寄生回路，从而对运行的二次回路产生影响，直接导致此次事故的发生。
   (2)制造厂对断路器机构内二次回路的设计不够规范、合理，将不同回路中的中间继电器的线圈负电源端互相跨接并联，为寄生回路的存在埋下了隐患。

(3)由于分合时产生的震动，断路器机构二次回路接线非常容易发生松动，但维护工作不到位。

   4.事故防范措施
   (1)对于断路器和保护中均有的回路(如非全相和防跳回路等)只保留一套，另一套回路应拆除干净，杜绝寄生回路存在。
   (2)制造厂应将断路器机构内各回路的中间继电器线圈的负电源端分别引到端子排上，由同一组直流电源供电，不可在内部随意跨接取电源。
   (3)拆除保护操作箱内的压力闭锁重动继电器2ZJ的启动回路并短接其接点，仅用断路器机构内的压力闭锁继电器来闭锁跳合闸回路，以简化二次回路，提高可靠性。
   (4)举一反三，吸取事故教训，对类似的断路器二次回路进行针对性检查，采取相应的防范措施。
   加强设备检修管理工作，明确各专业检修人员的分工，大力推行现场检修工作作业指导书的执行，促进检修工作标准化。
   一根线头的松动就险些酿成电网瓦解、大面积停电的恶性事故，可见无论是检修人员还是设计人员都要培养严、细、实的作风，工作中不放过任何细小问题，才能在源头上有效杜绝各类事故的发生，保障电网稳定运行。
