干式变压器的工程应用选型

时间：2022-03-07

1干式变压器的冷却方式

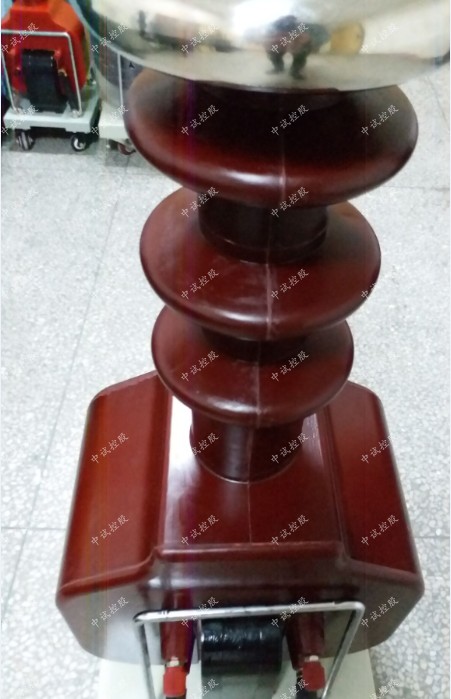

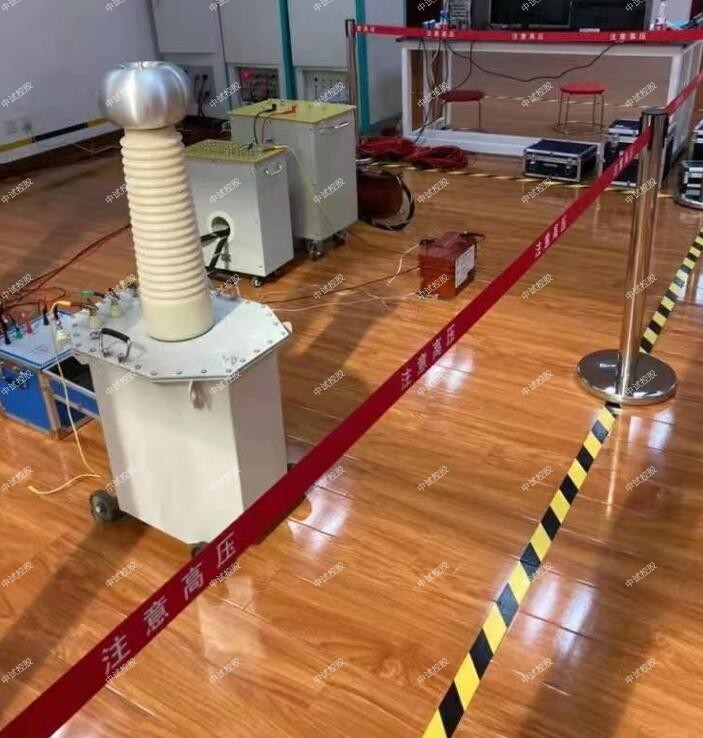

中试控股技术博士为您解答：干式变压器的冷却方式分为自然空气冷却（AN）和强迫空气冷却（AF）。自然空冷时，正常使用条件下，变压器可在额定容量下长期连续运行。强迫风冷时，正常使用条件下，变压器输出容量可提高50%，适用于断续过负荷运行或应急事故过负荷运行;由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。干式试验变压器采用线圈环氧真空浇注而成，是进行绝缘强度耐压试验的重要设备。该干式试验变压器接线简单直观，绝缘可靠性好，具备良好的过电压保护功能。
对自然空冷和强迫风冷的变压器，均需保证变压器室具有良好的通风能力。当变压器安装在地下室或通风能力较差环境时，须增设散热通风装置，通风量可按每1kW损耗（Po+Pk）需2～4m3/min风量选取。

新型的帘式风机风冷系统噪音降低，冷却均匀，效果好;体积小，占用空间小，不超出变压器本体外形轮廓尺寸;风机容量小、2500kVA以下的配电变压器风机只180W～540W，且采用单相AC220V电源。但需注意此电源应从低压MCC或PC配电屏内之断路器引取，而不能直接从变压器低压出线母排接取。

2干式变压器的过载能力
干式变压器的过载能力与环境温度、过载前的负载情况（起始负载）、变压器的绝缘散热情况、发热时间常数等有关。若有需要，可向生产厂索取干式变压器的过负荷曲线。
中试控股技术博士为您解答：如何利用其过载能力呢?笔者提出两点供设计人员参考：

（1）选择、计算变压器容量时可适当减小：充分考虑某些轧钢、焊接等设备短时冲击过负荷的可能性——尽量利用干式变压器的较强过载能力而减小变压器容量;对某些不均匀负荷的场所，如供夜间照明等为主的居民区、文化娱乐设施，以供空调和白天照明为主的商场等，可充分利用其过载能力，使其主运行时间处于满载或短时过载，这样就可以在计算、选配容量时，适当减小变压器容量。

（2）可减少备用容量或台数：在某些场所，对变压器的备用系数要求较高，使得工程选配的变压器容量大、台数多。而利用干式变压器的过载能力，在考虑其备用容量时可予以压缩;在确定备用台数时亦可减少。例如，设计计算容量Sjs30=1400kVA时，可选配2台（而不选配3台）1000kVA干式变压器。当其中1台故障须退出运行时，另1台可以应急承担整个负荷;若负荷重，温度超过110℃时，强迫风冷系统将自动投入，可使其过载能力提高到1.4～1.5倍。变压器处于过载运行时，一定要注意监测其运行温度：若温度上升达155℃（有报警发出）即应采取减载（减去某些次要负荷）措施，以确保对主要负荷的安全供电;而当处理好故障，应迅即投入停运的变压器，恢复系统正常运行。
3干式变压器的防护方式
根据使用环境特征及防护要求，干式变压器可选择不同的外壳。通常选用IP20防护外壳，可防止直径大于12mm的固体异物进入，为带电部分提供安全屏障。可防止小动物（鼠、蛇、猫、雀等）进入，造成短路停电等恶性故障。若须将变压器安装在户外，则可选用IP23防护外壳，除上述IP20防护功能外，更可防止与垂直线成60°角以内的水滴入。但IP23外壳会使变压器冷却能力下降，选用时要注意其运行容量的降低：容量较小的下降约5%，容量较大的下降约10%。
工厂通常提供的是铝合金外壳、美观耐用，生产厂都可根据客户的实际需要提供各种防护等级、各类材质（如铝合金、钢板等）的防护外壳。若变压器不带外壳，通常可以IP00防护表示。
综上所述，在老旧变压器更新时和设计中新型变压器选型时，如能选用节能低噪型SC（B）9干式变压器，即能减少噪音，无污染，而且过载能力强，供电可靠性高，特别是还能挖掘节电潜力。
