电流互感器的特性及重要性

时间：2022-03-03

根据电流互感器的等值电路图，讨论了2种电流互感器变比检查试验方法(电流法和电压法)的原理和特点，推荐一种简便可靠的电流互感器变比检查现场试验方法——电压法。本文从应用的角度，在分析接线原理的基础上对双线圈变压器差动保护中电流互感器的几种接线方法进行了概括总结；同时介绍在电流互感器极性不明的情况下，双线圈变压器差动保护中电流互感器的接线方法。

中试控股技术博士为您解答：电流互感器在电气中有着重要的作用，因此对电流互感器的一些特性要求也比较高，以适应电气上的动作灵敏性、快速性。

一、根据电流互感器的等值电路图，讨论2种电流互感器变比检查试验方法(电流法和电压法)的原理和特点，推荐一种简便可靠的电流互感器变比检查现场试验方法——电压法。

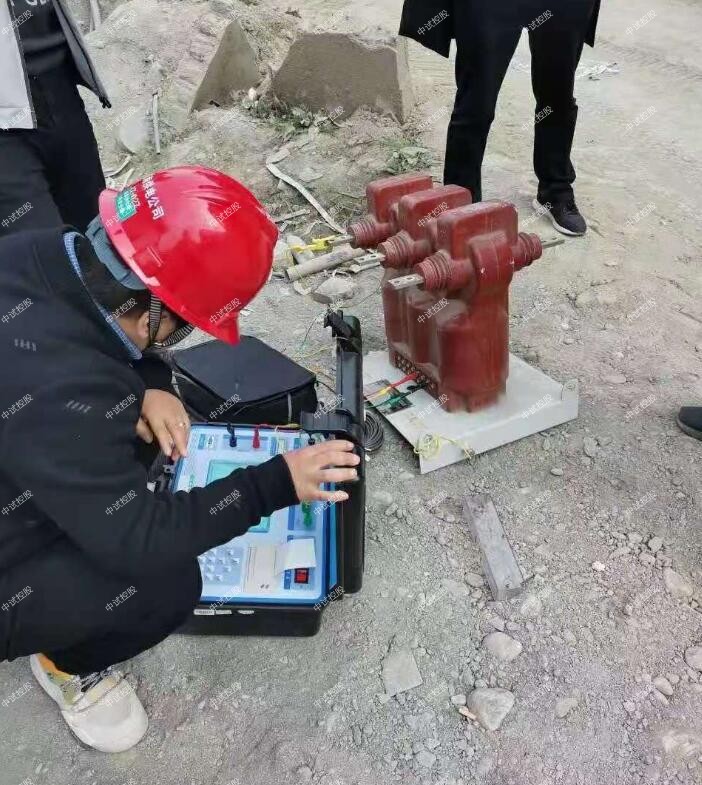

在电流互感器交接时和更换绕组后的现场变比检查试验总是列为重要试验项目。虽然电流互感器变比的准确度应由制造部门保证，但由于种种原因，现场试验时偶而也能检查出错误(大多是抽头引错)。因此现场变比检查试验成为多年不变的项目。
中试控股技术博士为您解答：电流互感器工作原理大致与变压器相同，不同的是变压器铁心内的交变主磁通是由一次线圈两端交流电压所产生，而电流互感器铁心内的交变主磁通是由一次线圈内电流所产生，一次主磁通在二次线圈中感应出二次电势而产生二次电流。
从电流互感器工作原理可知：决定电流互感器变比的是一次线圈匝数与二次线圈匝数之比，影响电流互感器变比误差的主要原因有：(1)电流的大小，比差和角差随二次电流减小而增大；(2) 二次负荷的大小，比差和角差随二次负荷减小而减小；(3)二次负荷功率因数，随着二次负荷功率因数的增大，比差减小而角差增大；(4) 电源频率的影响；(5)其它因素。电流互感器内部参数也可能引起变比误差，如二次线圈内阻抗、铁心截面、铁心材料、二次线圈匝数等，但这是由设计和制造决定的。
电流互感器变化的误差试验应由制造厂在出厂试验时完成或在试验室进行。而电流互感器变比现场试验属于检查性质，即不考虑上述影响电流互感器变比误差的原因而重点检查匝数比。根据电工原理，匝数比等于电压比或电流比之倒数。因此测量电压比和测量电流比都可以计算出匝数比。
