交流耐压试验方法讨论

时间：2022-03-02

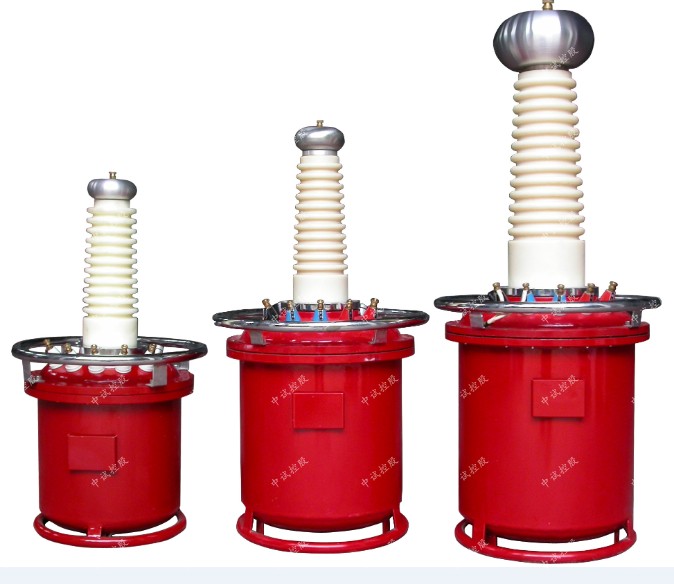

一、适用范围
       该试验方法适用于变电站、配电室、电力线路、设备安装等工程的电气绝缘试验。

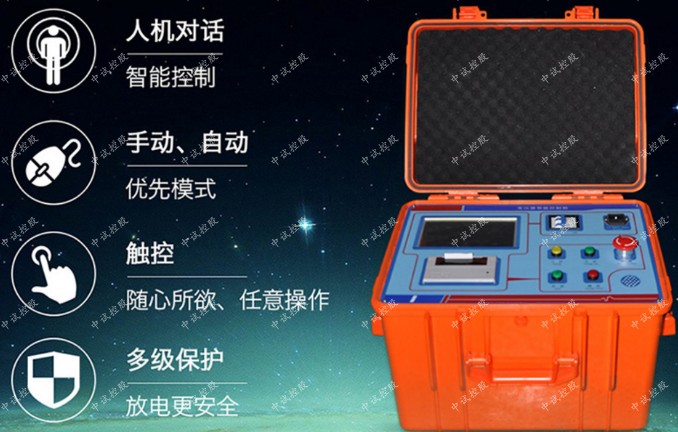

二、试验工艺
1、中试控股技术博士为您解答：试验分类：
（1）非破坏性试验绝缘试验：绝缘电阻、吸收比、极化指数、泄漏电流测试、介质损失角正切。
（2）破坏性试验：交流耐压试验、直流耐压试验。
2、试验方法
1、绝缘电阻、吸收比和极化指数试验。
（1）试验的意义及作用
       中试控股技术博士为您解答：测量电气设备的绝缘电阻能灵敏地反映绝缘情况，有效到发现设备局部受潮或整体受潮和赃污，以及绝缘击穿和严重过热老化等缺陷。吸收比和极化指数能反映设备受潮程度，是判断设备是否受潮的一个重要指标。
（2）试验仪器选用标准
100V以下电气设备或回路采用250V兆欧表
500V以下至100V电气设备或回路采用500V兆欧表
3000V以下至500V电气设备或回路采用1000V兆欧
10000V以下至3000V电气设备或回路采用2500V兆欧表
10000V以上电气设备或回路采用2500V或5000V兆欧表
（3）试验方法及步骤
       根据不同被试品接线测量：“E”接被试品的接地端，“L”接被试品的高压端，“G”接屏蔽端。检查兆欧表，短接“L”端和“E”端其指针指零，开路指针指“∞”时，将高压端用绝缘工具接至被试品，同时记录时间分别读取15s和60s（或1min和10min）时绝缘电阻值。断开兆欧表，对试品短接放电并接地。测量时记录被试设备温度、湿度、气象情况、试验日期及使用仪表。
（4）试验接线及注意问题

测量变压器绕组绝缘电阻时，被测绕组各引线端应短连，非被试绕组短接接地，即规程法。测量发电机绕组绝缘电阻时，试验被试相L端子，非被试相短接接地。发电机绕组的绝缘电阻与温度有很大关系，一般温度上升10℃绝缘电阻下降一半。测试前后都应充分放电，放电时间不小于5min，否则会影响测试效果。测量电力电容器绝缘电阻时，应在测试前后对电容器充分放电2-5min，测量时，在未断开兆欧表引线时，不得停止摇动手柄（或关断数字兆欧表电源）以免损坏兆欧表。

（5）试验注意事项及影响试验因素分析
测量大容量电机和较长电缆的绝缘电阻时，充电电流很大，因而兆欧表开始指示数很小，但并不表示被试品绝缘不良，必须经过较长时间，才能得到正确结果，并要防止被式设备对兆欧表反充电损坏兆欧表。测量吸收比时，避免记录时间带来的误差。屏蔽环装设位置应正确，为了避免表面泄漏的影响，测量时应在绝缘表面加等电位屏蔽环。
兆欧表与被试品间的连线应采用厂家为兆欧表配备的专用线，而且两根线不能交叉扭绞或拖地，否则会产生测量误差。为便于比较，对同一设备进行测量时应采用同样型号的兆欧表，同样的接线。兆欧表的容量对绝缘电阻、吸收比等测量结果都有一定的影响，在进行试验结果分析比较时应加以注意。

所测的绝缘电阻值及吸收比应符合规程要求，但简单规定绝缘电阻值是不全面的，试验中应将所测量结果与有关数据进行比较。如：同一设备各相间、同类设备间、出厂试验数据、耐压前后数据通过比较分析，更容易发现异常，作到科学地分析判断测试结果及被试物的绝缘状况。
