互感器负荷箱校准规范

时间：2022-03-02

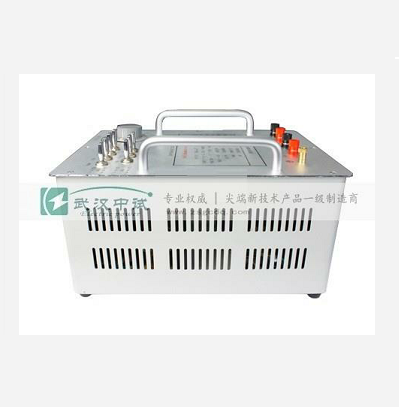

中试控股技术博士为您解答：电流、电压负荷箱的原理和结构
电流、电压负荷箱从工作原理上可以分为无源的阻抗器件以及由受控电压源和电流源组成的有源阻抗器件两大类。受控电压源和电流源可以通过电子放大器实现，也可以通过可调外电源实现。本规范只适用于无源型的电流、电压负荷箱。有源电流、电压负荷箱的校准虽然可以参照本校准规范操作，但具体操作时要注意校准使用的测量设备是否适用于这类负荷箱。

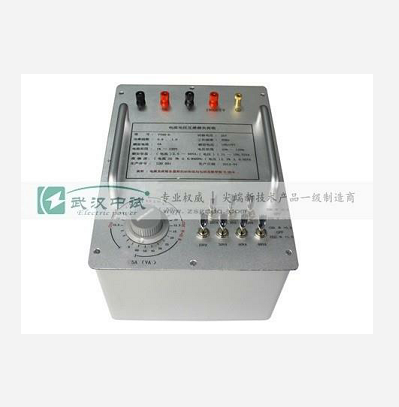

中试控股技术博士为您解答：测量负荷箱误差的方法

根据阻抗型负荷箱的原理和结构，阻抗型负荷箱在计量学上的分类为交流阻抗元件，因此应按测量交流阻抗元件的方法测量误差。传统的交流阻抗元件测量方法是交流电桥法，交流阻抗电桥把被测交流阻抗作为电桥桥路的一个支路，与已知量值的高准确度阻抗器件组成的比例臂和参考阻抗接成桥路，在桥路的两个顶点接入交流检流计并施加适当的交流电流或电压，调节电桥的参考臂阻抗值或电桥的比例量值，使检流计指零，电桥达到平衡状态。根据电桥电路方程就可以计算得到被测阻抗的量值。由于负荷箱为感性元件，适合使用麦克斯韦电桥测量。在互感器行业，习惯上使用互感器校验仪测量负荷箱的误差。互感器校验仪按计量学分类也是一种交流电桥，称为有源电桥，习惯上也称为交流电位差计，它使用补偿电源方法调节平衡。大量已在使用的负荷箱的准确度为3%，如果用准确度1%的互感器校验仪检验，考虑到检验时还有其它误差来源，例如频率误差，接触电阻误差，校验仪零位误差等，误差裕度是不够的。从要求的测量不确定度综合考虑，互感器校验仪准确度应不低于0.5级，目前已有一些型号的数字式校验仪达到这个准确级别。

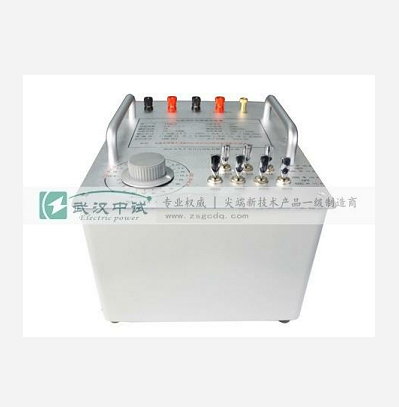

中试控股技术博士为您解答：负荷箱的误差要求

虽然负荷箱在互感器误差检定中不扮演标准计量器具的角色，但因为互感器的误差与二次负荷值有关，因此负荷箱的误差会对检定结果产生影响。前面说过，制造厂在设计互感器时，为了达到节省材料的目的，都会把额定负荷下的比值误差调校到负值，把下限负荷下的比值误差调校到正值。以0.2级互感器为例，可以把额定负荷下误差控制在－0.14%，下限负荷下的误差控制在0.14%，留出30%的裕度是必要的，因为检定装置是有误差的，根据检定规程编写的习惯，检定误差可以达到被检计量器具误差限值的1/3。

中试控股技术博士为您解答：校准结果的表述

量值传递工作分校准与检定两种，这两种工作的原则性区别是：校准的任务是给计量器具赋值，检定的任务是给计量器具作出合格或不合格的结论。因此按JJF 1264进行校准操作后，只能给出误差测量数据以及所有测量数据的不确定度，不应给出是否合格的结论。给出数据的有效位数，可以取误差限值3%的1/10为修约间隔进行修约。由于误差限值很不一致，实际上这样做的工作量比较大。另一种方法是采用JJG 1021《电力互感器》的方法，按有效位数保留数据。因为要精确到0.15%,理论上保留四位有限数字已经足够了。
