特种变压器变比测试仪的设计

时间：2022-02-28

中试控股技术博士为您解答：变压比是变压器的重要参数之一，变压比的变化与变压器绕组的变化有密切的关系。变压器变压比的测量即变压器电压比的测量，是为了检查变压器的每一绕组的匝数是否符合设计与运行要求，因此也叫匝数比试验。变压器的高压与低压额定电压比往往为分数(或以小数表示)值，因此不得不采取四舍五入的办法取整数匝。这样就不可避免的使电压比与匝数比之间产生微小偏差。生产过程中必须控制这一误差，使之在允许范围内，生产过程中需对变压比进行测试。

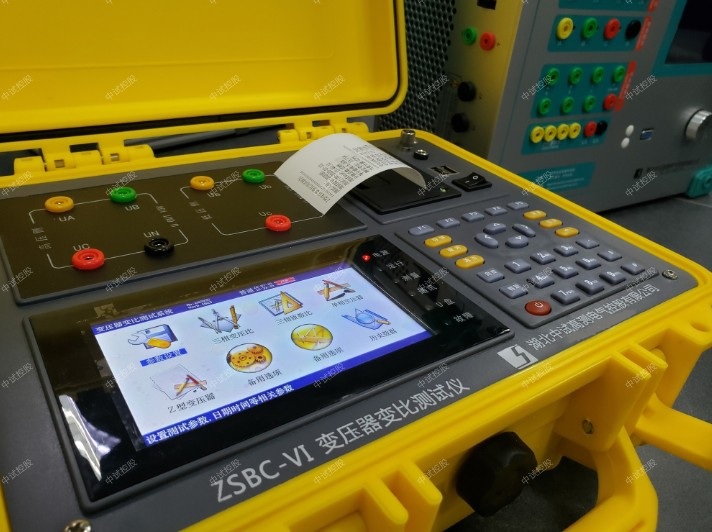

测试仪硬件设计主要包括如下功能模块:
1.试验电源产生模块
       此模块主要用于产生变压比测试过程中一次侧电源，主要由波形产生电路和功率放大电路组成。
2.数据采集及处理系统
       该系统完成被测变压器副边输出交流电压的采集与处理，主要由增益控制电路、AC/AD变换电路和电压频率转换电路组成。
3.键盘及显示模块
       本系统具有良好的人机交百功能。在测试过程中，液晶显示模块主要显示当前系统的工作状态。检测结束时，显示本次测试得到结果。通过按键可以实现被测试变压器种类的选择、测试开始或终止等功能。本系统主要有如下功能按键:0一9数字键、小数点、上下左右选择键、复位键、确定键、取消键。
4.通讯模块
       系统中设计了测试仪与PC实现信息交互的串行通信模块。用户可通过PC远程启动和中止变压比测试，也可要求测试仪上传试验数据。
5.看门狗保护电路
       看门狗超时延迟复位电路(以下简称看门狗电路)，既能保证单片机系统在上电时产生可靠的复位脉冲，又能在单片机死机时对其复位。
中试控股技术博士为您解答：测试仪软件总体设计
       本软件针对特殊接线方式变压器变压比的测试，主要完成变压比测试过程中的波形产生、数据采集、数据上传、变压比计算等功能。本变压比测试仪具有两种工作模式，测试仪独立检测模式和远程操作控制模式。换狱仪系统启动成功后，整个系统一直运行在空闲状态，当接收到安装在外壳的手动启动检测键或上位PC机命令后，测试仪才被激活并进入相应的处理程序。手动方式是为了使测试仪具有一定的独立性而设立，方便便携式使用。当上位机无法使用或因其他原因无法实现远程操作控制时，工作人员仅需通过手动检测键即可在没有上位机的情况下完成一次检测。
       l)当手动检测键被按下时，相应的标志位被置位，同时检测测量对象按键，设定相关的参量值，系统开始变比测试工作。检测完毕后，计算被测试变压器的变压比，并将其发送至液晶进行显示，测量全部完成后退出检测处理子程序，系统进入空闲状态。
       2)当系统处于远程操作控制模式时，下位机接收上位机指令，执行相应的操作，启动或终止一次检测。一次检测完成后，下位机可将测试结果相关信息上传至上位机，实现远程数据参量的计算。软件主要功能模块如图牛1所示。变比测量系统软件部分主要分为主程序、键盘及显示子程序、波形产生子程序、通讯中断服务子程序、变压比及变比误差计算子程序等模块。
       变压比是变压器的重要参数，它的变化与变压器绕组的变化有密切的关系。由于此类变压器接线方式的特殊性，通常所用的变压器变压比测量仪不能直接运用于此类变压器的变压比测量中，所以研究用于此类变压器的变比测试仪具有一定的实际意义。
