有载分接开关的故障分析和检修

时间：2022-02-25

中试控股技术博士为您解答：有载分接开关是在变压器励磁状态下带负载变换分接位置，达到调整不同电压的目的，保证电流的连续性而又不能在变换分接过程中短路的开关设备。氯碱电解化工一般采取的调压方式为有载分接开关粗调加晶闸管细调，其目的是提高装置的自然功率因数和整流变压器利用率，避免整流电源中晶闸管深控而引起波形畸变严重，功率因数变坏，谐波电流增大。

1.有载分接开关的故障分析和检修
       1.1有载分接开关是在变压器励磁状态下带负载变换分接位置，达到调整不同电压的目的，保证电流的连续性而又不能在变换分接过程中短路的开关设备。氯碱电解化工一般采取的调压方式为有载分接开关粗调加晶闸管细调，其目的是提高装置的自然功率因数和整流变压器利用率，避免整流电源中晶闸管深控而引起波形畸变严重，功率因数变坏，谐波电流增大。度不够而损坏，分接开关的引线固定在框架上，开关与引线靠圆筒引入，引线是在框架内接触，但圆筒只在上部有固定螺栓，上部螺栓在运行中松动或多次操作后会使圆筒偏移，造成接触不良，引起发热。检修时检查紧固件是否松动，若发现松动，必须重新紧固，且止退防松。
       1.2切换开关的油室密封不良造成渗漏油，使变压器本体的油箱中可燃性气体含量异常增高。防止渗漏油主要是要正确安装Ｏ型密封圈。变压器和有载分接开关需要有各自完全独立的油系统，也就是分接开关油室是带有单独的储油柜、硅胶吸湿器及气体继电器装置。切换开关油室使开关内被电弧碳化的油与整流变压器油箱内的油隔离，保持变压器油清洁。有载分接开关在运行中会产生大量游离碳和水分等杂质，开关整体绝缘水平下降，油质会劣化。应经常进行油的色谱分析，发现油不合格时要及时更换。
2.直流电阻的测量和异常情况分析
2.1直流电阻的测量

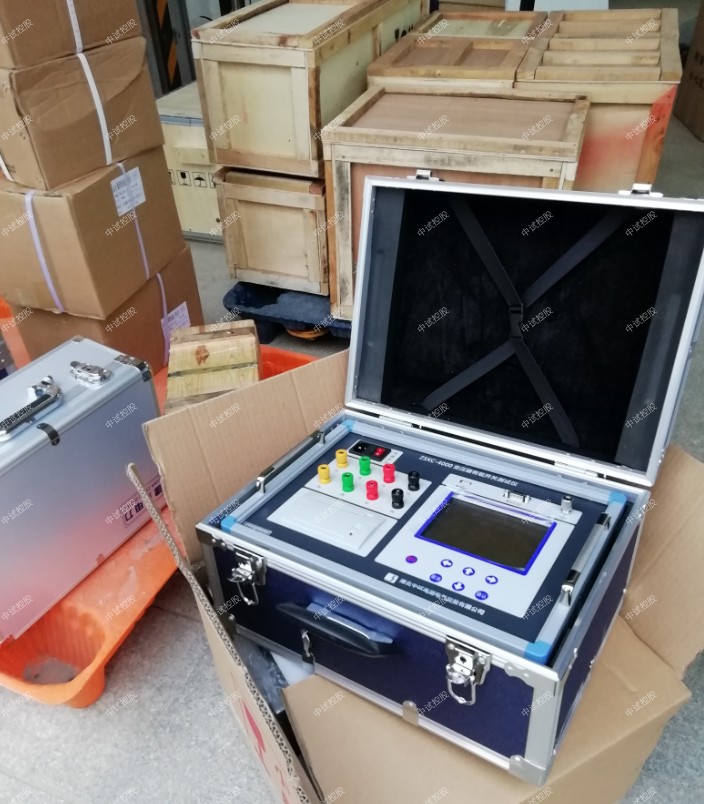

       中试控股技术博士为您解答：一般使用双臂电桥法测量直流电阻。可采用滤波技术，现场利用专业的仪器连同变压器一起测量，全部记录每一相的开关动作过程，并在滤波图中表示出来，观察滤波波形就可以直接掌握切换时间、桥接时间、前后切换的对称度、切换过程中过渡电阻的状态、切换过程中触点的接触情况等。
2.2有载分接开关可能引起直流电阻异常情况
      （1）在运行较长时间后，个别位置上的直流电阻会出现异常，而三相同一位置异常都是由钝化层隔阻引起的。处理方法：在停电的情况下，先电动操作分接开关十轮循环，利用动静触头的分合，破坏清除在静触头表面上的钝化层；如果效果不理想，再用人工打磨至合格为止。
      （2）在两个操作方向上，某一相的每一个分接位置上的直流电阻都异常增大。检查主通触头与输出触头间软连的焊接情况，正常情况下，二者材料电阻在几十微欧范围内。输出动触头上的绝缘支架断裂，阻值也会增大。
     （3）某一相在两个方向上的单数或双数位置的直流电阻测量值异常增大。原因是分接开关的单或双数的导电回路上某一部分电的接触不良。
3.其他注意事项
       有载分接开关检修完毕，应及时组装，然后进行电动机的通电试验和分接开关的切换试验，并测其直流电阻。为了不使机件受潮，分接开关暴露于空气中的时间不应过长。考虑到整流变压器含有谐波和高的过载系数，选择分接开关在切换容量上要留有一定的裕度，有利于长期可靠地运行。由于确保电压质量，主变压器也应选择有载调压开关代替无励磁分接开关。目前，除了油浸式分接开关外，还有真空灭弧、六氟化硫灭弧式的分接开关，国外已有晶闸管调压分接开关。
