变频串联谐振试验装置

时间：2022-02-22

中试控股技术博士为您解答：变频谐振试验装置是运用串联谐振的原理，通过调节变频控制器的输出频率，使得回路中的电抗器的电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。
变频谐振试验装置广泛应用于电力、冶金、石油、化工、等行业，适用于大容量、高电压的电容性试品，如发电机、变压器、GIS、高压交联电缆、互感器、套管等的交接实验和预防性试验。

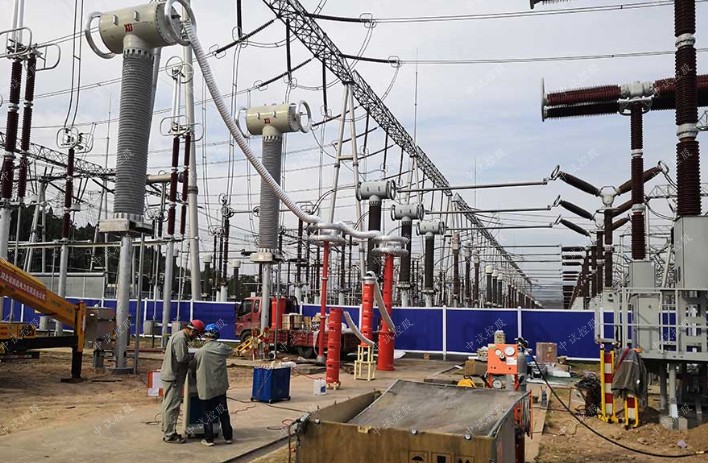

整套装置的组成

    整套装置由调频调压电源、励磁变压器、电抗器、分压器及补偿电容器组成。
工作原理
   中试控股技术博士为您解答：通过调频控制器提供供电电源，试验电压由励磁变压器经过初步升压后，使高电压加在电抗器L和被试品CX上，通过改变调频控制器的输出频率，使回路处于串联谐振状态；调节变频控制器的输出电压，使试品上高压达到所需要的电压值。回路的谐振频率取决于被试品电容CX和电抗器的电感L，谐振频率。
    技术特点：
1、变频谐振电源为高电压试验专门开发，输出波形失真度小、稳定性好。
2、一体化结构，变频控制部分集调频、调压、操作、保护、控制为一体。
3、保护功能齐全，过电压、过电流、放电、过热及零启动保护。
4、具有手动试验、自动调谐和自动试验三种试验模式。
5、全套设备采用便携设计方式，具有体积小、重量轻，特别适合现场使用。
　6、操作界面全面符合国家高压试验标准。
　7、试验结果大屏幕液晶显示。
8、成套设备采用军用的抗振和防尘标准设计，耐长途运输和严酷使用环境。
9、产品质量稳定可靠，三年质量保证。
10、信守承诺，服务专业及时。
选型依据
    变频串联谐振试验设备不同于一般通用的试验仪器，特点是同一套设备可以用于不同电气设备的交流耐压试验如交联电缆、变压器、GIS、电动机和发电机等，除了本选型目录给出系列典型常用型号供用户选择外，通常需要根据用户的试品范围和试验要求进行配置方案的设计，满足不同地区、不同用户、不同试品的试验要求。
    用户只要提供下表参数，我们将提供符合您要求型号和详细技术方案。
1、列出被试品类型：交联电缆、变压器、GIS、发电机、其它试品名称。
　2、被试品相关参数：交联电缆参数(电压等级、截面积、长度)。
                     变压器参数（电压等级、容量）。
                     GIS参数（电压等级、间隔数）。
                     发电机参数（火电/水电、容量、冷却方式、出口电压）。
                     其它试品参数（试品名称、电压等级、试品容量）。
                     被试品试验参数：试验电压、试验频率、加压时间。
变频谐振试验装置介绍
    变频串联谐振耐压试验设备技术参数：
    1、供电电源电压：AC220V/380V 50Hz 。
　2、输出电压：1000kV及以下；输出容量：30-25000kVA。
3、工作频率范围：20-300Hz；频率调节分辨率：0.01Hz。
4、试验电压波形：正弦波,波形畸变率≤0.2% 。
5、系统具有过电压保护、过电流保护、试品击穿跳闸、试品击穿过电压保护、放电保护。
变频谐振电源
    变频谐振电源是变频串联谐振系统的核心设备，其作用是将AC220V/380V，50Hz电源变为频率可调、电压可调，同时集保护，控制，监测功能于一体。
1、具有多重软硬件保护。
（1）当试验电压超过设定的保护电压后，过电压保护动作。
（2）当工作电流超过设定工作电流时，过电流保护动作。
（3）当试品击穿、短路或试品放电时，放电保护动作。
2、自动寻找谐振点、自动升压、自动计时、自动降压和打印报告。
    3、主要元器件和材料均由国际知名厂家（西门子、英特尔等）提供，确保产品质量稳定可靠。
励磁变压器主要变频电源输出的电压升到合适的试验电压。
谐振电抗器
    谐振电抗器又称高压电抗器，主要作用是与试品发生串联谐振。
1、干式、真空环氧浇注，免维护。
2、绝缘耐热等级满足干式电抗器国家标准要求。
　3、采用了热平衡设计，可连续运行。
4、满足同等性能要求时，体积小，重量轻。
5、电抗器可串、可并，可满足多种试验要求。
6、电抗器均配有专用铝合金箱，便于保管和搬运。
分压器和补偿电容器
分压器主要用于测量试品上的高压电压值。
补偿电容器主要用于小容量试品试验时，保证谐振频率。
