综述真空断路器存在的问题处理及预防措施

时间：2022-01-22

中试控股技术博士为您解答：针对真空断路器在运行、检修中出现的问题进行分析。并提出了处理方法和预防措施。
1、断路器的工作原理
真空断路器利用真空中电流过零点时，等离子体迅速扩散而熄灭电弧，达到切断电流的目的。真空灭弧室是真空断路器的主要部件，开关寿命长短决定于触头的磨损和灭弧室真空度，真空度是真空断路器的重要技术指标。氧化锌避雷器带电测试仪可测氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。　　2、断路器真空泡真空度降低
2.1原因分析
2.1.1真空泡的材质或制作工艺存在问题，真空泡本身存在微小漏点。
2.1.2真空泡内波形管的材质或制作装配工艺存在问题，随着真空灭弧室使用时间的增长和开断次数的增多，其真空度逐步下降，下降到一定程度将会影响其开断能力和耐压水平。
2.1.3分体式真空断路器，如使用电磁式操作机构的真空断路器，在操作时，由于操作连杆的传动距离比较大，直接影响开关的同期、弹跳、超行程等机械特性，使真空度降低的速度加快。
2.2故障危害真空度降低将严重影响真空断路器开断过电流的能力，并导致断路器的使用寿命急剧下降。
2.3处理方法①在进行断路器定期停电检修时，必须使用真空测试仪对真空泡进行真空度的定性测试，确保真空泡具有一定的真空度(真空度不能低于6.6×10-2Pa，制造厂新生产的真空灭弧室要求达到7.5×10-4Pa以下)。②当真空度降低时，必须更换真空泡，并做好行程、同期、弹跳等特性试验。③做好极限开断电流值的统计。在日常运行中，应对真空断路器的正常开断操作和短路开断隋况进行记录。当发现极限开断电流值Σl，达到厂家给出的极限值时，应更换真空灭弧室。
Σ1=n1Ir+n2Ik；
式中：n1—正常开断次数；
Ir—厂家提供的断路器额定工作电流；
n2—短路开断次数；
Ik—l0kV母线大开断电流。
2.4预防措施①当前真空断路器型号繁杂、生产厂家众多，产品质量分散性大，有的真空断路器无备品、备件，给维护与检修造成了一定的难度，所以，选用真空断路器时，应该选用质量信誉良好的厂家生产的成熟产品。②选用本体与操作机构一体的真空断路器。③运行人员应定期对真空断路器进行认真严格的巡视，应注意断路器真空泡外部是否有放电现象；特别是玻璃外壳真空泡，应对其内部表面颜色和开断电流时弧光的颜色进行目测判断，当内部表面颜色变暗或开断电流时弧光的颜色为暗红色时，真空泡的真空度基本上为不合格，应及时停电更换。④检修人员进行停电检修工作时，必须进行断路器同期、弹跳、行程、超行程、回路电阻等特性测试，以确保断路器处于良好的工作状态。⑤在现场检验灭弧室是否合格的简便的方法是对灭弧室进行42kV的工频耐压试验。
3、真空断路器分闸失灵
3.1故障现象①断路器远方遥控不能分闸；②就地手动不能分闸；③外部回路或设备故障时继电保护动作，但断路器不能分闸。
3.2原因分析①分闸操作回路断线；②分闸线圈断线；③操作电源电压降低；④分闸线圈电阻增加，分闸动能降低；⑤分闸顶杆变形，分闸时存在顶杆卡涩、不灵活现象，分闸动力降低；⑥分闸顶杆变形严重，分闸时卡死；⑦分闸顶杆动作，但不能可靠地打开分闸压板。
3.3故障危害断路器分闸失灵，会导致事故越级，扩大事故范围。
3.4处理方法①检查分闸回路是否断线；②检查分闸线圈是否断线；③测量分闸线圈电阻值是否合格；④检查分闸顶杆是否变形；⑤检查操作电压是否正常；⑥改铜质分闸顶杆为钢质，以避免顶杆变形；⑦调整分闸顶杆及铁芯的长度，保证动作可靠；⑧分闸线圈固定架应保证紧固，防止铁芯动作时分闸线圈固定架也随之上下窜动。
3.5预防措施①运行人员若发现分合闸指示灯不亮。应及时检查分合闸回路是否断线；②检修人员在停电检修时，应注意测量分闸线圈的电阻，并检查分闸线圈固定架螺丝是否紧固；③检查分闸顶杆是否变形；④如果分闸顶杆的材质为铜质应更换为钢质；⑤必须进行低电压分合闸试验，以保证断路器性能可靠。
4、弹簧操作机构合闸储能回路故障
4.1故障现象①合闸后无法实现分闸操作；②储能电机运转不停IE，甚至导致电机线圈过拱损坏。
4.2原因分析①行程开关安装位置偏下，致使合闸弹簧尚未储能完毕，行程开关触点已经转换完毕，切断了电机电源，弹簧所储能量不够分闸操作；②行程开关安装位置偏上，致使合闸弹簧储能完毕后，行程开关触点还没有得到及时转换，储能电机仍处于工作状态；(3)行程开关或其接点损坏，储能电机不能停止运转。
4.3故障危害在合闸储能不到位的情况下，若线路发生事故，断路器不能分闸，将会导致事故越级，扩大事故范围。
4.4处理方法①调整行程开关位置，实现电机准确断电；②检修时应注意行程开关的动作情况，如行程开关损坏，应及时更换。
4.5预防措施运行人员在倒闸操作时，应注意观察合闸储能指示灯，以判断合闸储能情况；检修人员在检修工作结束后，应就地进行几次分合闸操作试验，以确定断路器处于良好状态。

5、分合闸不同期、弹跳数值大

5.1原因分析①断路器本体机械性能较差，多次操作后，由于机械原因导致不同期、弹跳数值偏大；②分体式断路器由于操作杆距离较大，分闸力传到触头时，各相之间存在偏差，导致不同期、弹跳数值偏大；③合闸冲击刚性过大，致使动触头发生轴向反弹；④动触杆导向不良，晃动过大；⑤触头平面与中心轴垂直度不好，碰合时产生横向滑动等。
5.2故障危害如果不同期或弹跳大，会严重影响真空断路器开断过电流的能力，影响断路器的寿命，严重时能引起断路器爆炸。
5.3处理方法①在保证行程、超行程的前提下，通过调整三相绝缘拉杆的长度使同期、弹跳测试数据在合格范围内；②提高配件的加工精度，使绝缘支座与轴、换向器与钢销、轴等紧密配合，减小空程间隙；③加强装配工艺质量控制，提高装配工艺质量。在真空断路器装配过程中，注意安装合理，不使真空灭弧室受到额外的力；④调整导向管的位置，使灭弧室动触头的运动轨迹通过灭弧室的轴心，真空灭弧室动触头活动自如，无任何卡涩现象；⑤适度加大触头超程弹簧预压力。
通过采取以上措施，可以有效地控制真空断路器合闸弹跳。如果通过调整无法实现，则必须更换数据不合格相的真空泡，并重新调整到数据合格。

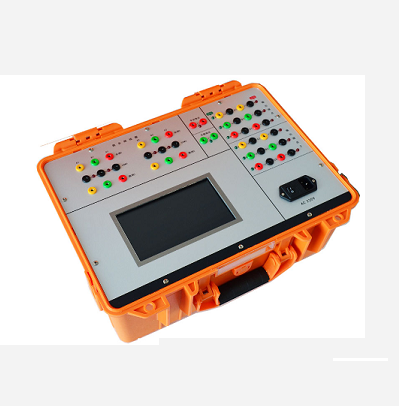

5.4预防措施由于分体式真空断路器存在诸多故障隐患，在更换断路器时应使用一体式真空断路器；定期检修工作时必须使用特性测试仪进行有关特性测试，及时发现问题，并解决问题。

6、运行维护与检修试验

加强对10kV真空断路器的维护非常必要，维护中应做好以下几个方面的工作：
6.1在检修维护试验中，要测试开关的导电回路电阻、开关的机械特性、断口间的工频耐压试验，真空度试验，试验数据要满足厂家规定。断口间的工频耐压试验、真空度检验是检验真空管是否漏气的有效方法。
6.2在保护定检时，应对断路器做跳合闸试验，以检验开关在有故障时，断路器动作是否可靠。
6.3对断路器机构、传动轴等传动部位应注入一些润滑油，对紧固件要进行紧固确认等，以确保断路器传动灵活。
6.4开展真空度的测试工作。真空灭弧室真空度的测定主要有以下几种方法：
6.4.1观察法如果真空灭弧室的外壳是玻璃的，则可根据涂在玻璃内壁表面上的钡吸气剂薄膜颜色的变化来判断真空度：真空度良好时，吸气剂薄膜呈镜面状态；真空度变差时，吸气剂薄膜呈乳白色。这种用肉眼观察真空度的方法不太准确，只能作为参考。
6.4.2工频耐压法将真空断路器置于分闸状态下，在真空灭弧室的触头间加工频电压来判定真空度。如果真空灭弧室能耐受工频电压10秒以上，可认为真空度满足要求。如果随着电压升高，电流也增大，且超过5A，则认为真空度不合格。这种方法简单易行，现场使用方便。
6.4.3磁控放电法磁控真空度测试仪通常在触头之间施加一次或数次高压脉冲，脉冲宽度为数十到上百毫秒，磁场线圈中则通以同步脉冲电流，产生与高压同步的脉冲磁场来测量真空度。
对于真空度不满足要求，已接近或低于国家标准6.6×10-2Pa时，应及时进行真空灭弧室的更换，对于真空度有较大幅度降低，但仍在合格范围内的真空断路器，应适当缩短测试周期，并结合历次测量情况进行分析，判断真空度下降的趋势，据此决定真空断路器是否继续进行。
