变压器初、次级线圈匝数比的计算

时间：2022-01-13

中试控股技术博士为您解答：正激式开关电源输出电压一般是脉动直流的平均值，而脉动直流的平均值与控制开关的占空比有关，因此，在计算正激式开关电源变压器初、次级线圈的匝数比之前，首先要确定控制开关的占空比D，把占空比D确定之后，根据（1）式就可以计算出正激式开关电源变压器的初、次级线圈的匝数比：
Uo=Ua=nUi×Ton/T=Upa×D——整个周期（1）
由（1）可以求得：

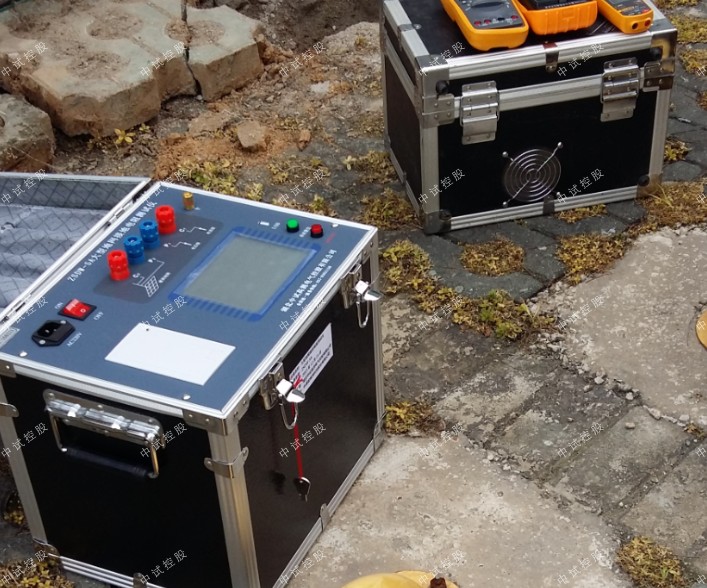

n=Uo/Ui*T——变压器匝数比（2）接地线成组直流电阻测试仪是用于考核接地线线鼻和汇流夹与多股铜质软导线之间的接触是否良好。也可考核多股铜质软导线的截面积是否符合要求。
上式中，n为正激式开关电源变压器次级线圈与初级线圈的匝数比，即：n=N2/N1；Uo为输出直流电压，Ui为变压器初级输入电压，D为控制开关的占空比。
中试控股技术博士为您解答：在正常输出负载的情况下，正激式开关电源控制开关的占空比D好取值为0.5左右。这样，当负载比较轻的时候，占空比D会小于0.5，虽然储能滤波电感会出现断流，储能滤波电容充电时间缩短，放电时间增加，但由于输出电流比较小，储能滤波电容充、放电的电流也很小，所以在电容两端产生的电压纹波不会增大，反而减小；当输出负载比较重的时候，控制开关的占空比D会大于0.5，此时流过储能滤波电感的电流为连续电流，输出电流增大，储能滤波电容充电的时间增加，放电的时间缩短，因此，电容两端产生的电压纹波也不会增大很多。

因此，如果正激式开关电源电路中的储能滤波电感和储能滤波电容充电以及控制开关占空比，三者取得合适，输出电压纹波会很小。正激式开关电源变压器次级反电动势能量吸收反馈线圈N3绕组与初线圈N1绕组的匝数比n一般为1：1，即：N3/N1=1。如果n大于1，反馈线圈N3绕组与整流二极管D3的限幅保护作用就会增强，但流过反馈线圈N3绕组和整流二极管D3的电流也会增大，从而会增加损耗；如果n小于1，反馈线圈N3绕组与整流二极管D3的限幅保护作用就会减弱，尖峰脉冲很容易把电源开关管击穿。

正激式开关电源变压器次级反电动势能量吸收反馈线圈N3绕组匝数的计算与限幅稳压二极管的计算方法是很相似的，不过线圈匝数与稳压二极管的击穿电压正好相反，击穿电压取得越高限幅保护的作用反而越弱。
变压器线圈漆包线的电流密度一般取每平方毫米为2~3安培比较合适。当开关电源的工作频率取得很高时，电流密度好取得小一些，或者用多股线代替单股线，以免电流在导体中产生趋肤效应，增大损耗使导线发热。另外，目前绕制变压器使用的漆包线大部分都不是纯铜线，因此电阻率相对比较大，把这些因素一起考虑，电流密度更不能取高。
