配电线路故障快速查找小窍门

时间：2022-01-11

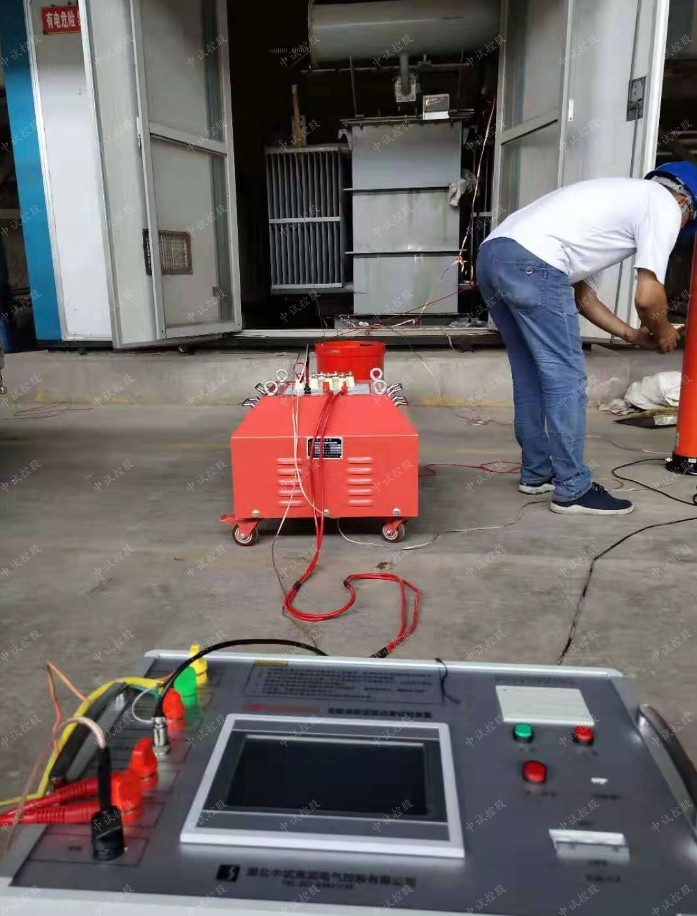

中试控股技术博士为您解答：10kV配电线路是供电企业电力设施的重要组成部分，随着农网改造工程的全面开展与电网建设的纵深发展，我们地区城乡10kV配电线路的结构构成发生了很大变化，由过去单一的裸铝导线逐渐向绝缘导线及电缆线路转变，尤其是城镇配网，架空线路基本全部取消，改为电缆线路、箱式变压器供电。而电缆在发生故障后不容易被发现故障点，所以查找很困难。不但给供电企业造成经济损失，而且还影响了广大城乡居民的正常生产和生活用电。为了正确、有效和快速地查找和处理配电线路故障点，直流电阻快速测试仪采用全新电源技术，具有测量迅速、体积小巧、使用方便、测量精度高等特点，是测量变压器绕组以及大功率电感设备直流电阻的理想设备。减少配电线路故障对用户造成的影响和损失，在长期的工作实践中我们发现，采用2500伏兆欧表测量线路对地绝缘的方法查找线路故障点方便快捷，尤其是在电缆线路与架空线路混合的配网中，能够快速判断出故障点的范围，大大减轻查找线路故障的劳动强度、缩短查找故障点时间。

所需材料：2500V兆欧表1台，2.5mm2以上铜塑线20米，临时接地体（线路用接地针）1根。

中试控股技术博士为您解答：操作方法：发生故障后，首先拉开变电站发生故障的10千伏线路断路器及乙、甲刀闸（注意不能合上线路侧接地刀闸，通常发生过流事故时，出口断路器已经跳闸）。将兆欧表L极挂接线路上，E极通过接地针接地摇测绝缘电阻为0.1MΩ以上，则线路基本正常，如果绝缘电阻值为0，则证明线路存在接地故障。当确定线路有故障后，进行分段查找：首先将有开关(断路器、跌落开关、隔离开关)的分支线路的开关拉开后分别进行摇测，原则上将一段线路分成几个大的独立分支线路进行测量，找到故障线路后，对故障线路再进行分段摇测，缩小故障点范围。将故障点确定短的一段线路或几台变压器上。在测量过程中，空气湿度较大（雨天、大雾），线路较长或所带变压器较多时，测得的绝缘电阻较低，一般在零点几个兆欧，反之，则绝缘电阻值相对较大，在十几或几十兆欧。

2009年X月X日，10kV新哈4223线单相接地报警（该线路为钢芯铝绞线与电缆混合线路，共有两条大的分支，全长17.8千米，变电所出口前段为1.2千米电缆线路），随后过流跳闸，重合不成功。巡线员经过巡视未发现明显故障点。拉开10kV新哈4223线02号杆新哈4223线1号开关，对线路大号侧进行测量，测得电阻值为2MΩ；拉开10kV新哈4223线赤乌支08号杆赤乌支1号开关，对线路大号侧进行测量，测得电阻值为0.1MΩ；拉开 10kV新哈4223线1号电缆分线柜进线开关，测得变电所出口与10kV新哈4223线1号电缆分线柜之间电缆电阻值为60 MΩ；拉开10kV新哈4223线1号电缆分线柜赤乌支出线开关，测得10kV新哈4223线1号电缆分线柜与赤乌支1号开关之间电缆电阻值为0，证明该段线路有故障；拉开10kV新哈4223线赤乌支1号电缆分线柜进线开关，测得赤乌支1号电缆分线柜与新哈4223线1号电缆分线柜之间电缆电阻为0，证明故障点在此范围之内，我们迅速切除故障线路，由4229线转带4223线，极大地缩短了停电时间，提高了供电可靠率。
