高、低压侧电流与差动电流、制动电流的关系

时间：2022-01-08

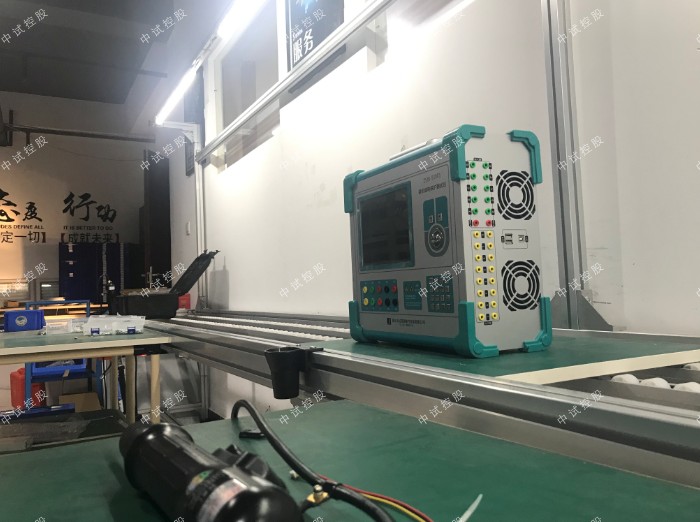

中试控股技术博士为您解答：试验期间，通过改变测试仪某一相电流至保护动作，此时测试仪输出的电流并非动作电流或制动电流，更不能受差动继电器的动作原理影响，认为加在高压侧的就是动作电流，加在低压侧的就是制动电流。微机差动保护并不是直接比较高低压侧的电流大小动作的，而是判断是否满足上述的动作方程。双钳相位伏安表那高、低压侧电流与差动电流、制动电流的关系是怎样的呢？

      一般，国内保护的差动电流均采用：Id = | Ih + Il |，可表述为:差动电流等于高、低压侧电流矢量和的绝对值，因此必须注意加在保护高低压侧电流的方向。
     制动电流的方程则各个品牌和型号的保护往往不同，国内保护常见的公式有以下三种：
      1. Ir = max{ | Ih |，| Il | }：正确的表述为：制动电流等于高、低压侧电流幅值的大值；
     2. Ir = ( | Ih | + | Il | ) / K ：正确的表述为：制动电流等于1/K倍的高、低压侧电流幅值之和；
      3. Ir = | Il | ：正确的表述为：制动电流等于低压侧电流的幅值。
      公式2 中的K值大部分保护为2，个别保护为1。
     另外两个公式有的保护也会采用：Ir = | Ih - Il | / K ，Ir =（ | Id | - | Ih | - | Il | ）/ K 。
      实际上，试验时记录下的保护临界动作时测试仪输出的IA、IB的电流值都不能等同与上述的高、低压侧电流，因为还得考虑高低压侧的平衡系数。假设测试仪IA输出给高压侧，IB输出给低压侧，高低压侧的平衡系数分别为 K1、K2，则高低压侧的电流为：Ih = K1 * IA，Il = K2 * IB。再代入差动电流和制动电流的公式去求出相应的差动电流和制动电流。
