浅谈变频谐振试验方法

时间：2022-01-07

中试控股技术博士为您解答：变频谐振耐压试验应是交流耐压试验，于电缆的电容量较大，采用传统的工频试验变压器很笨重、庞大，且大电流的工作电源在现场不易取得。采用串、并联谐振交流耐压试验设备，其输入电源的容量能显著降低，重量减轻，便于使用和运输。

对于试验频率范围，国内外有四种看法：第一类是宽频范围(30-300HZ)；第二类是工频范围；第三类是接近工频；第四类是超低频。

根据国际大电网会议GIGRE的研究，得出频率30-300HZ范围内，交联聚乙烯电缆内部几种典型绝缘缺陷的击穿特性没有明显的差别，是可信的，得到了普遍的采用，这种交流电压可以重现与运行工况下相同的电场，并已证明是有效的方法，如江西电网电力设备预防性试验规程就推荐30-300HZ的谐振耐压试验。

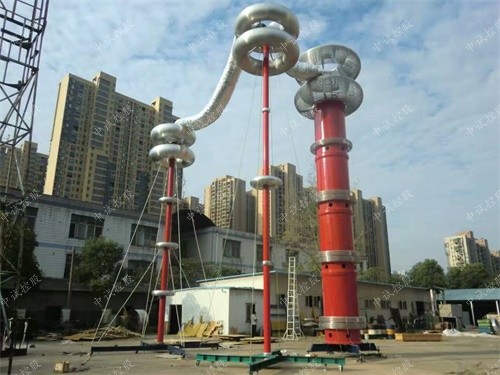

中试控股技术博士为您解答：串联谐振耐压试验室利用电抗器的电感与被试品电容实现串联谐振，这已经成为高电压试验的新的方向和潮流，在国内外得到了广泛的应用。

串联谐振有调感式和调频式两种：调感式采用可调节铁心气息的电抗器，通过调节电感量，使回路处于工频谐振状态，其缺点是噪音大，机械结构复杂，设备笨重，搬运困难。

调频式采用固定电感电抗器，通过调节励磁电源的频率使其与试验回路的固有频率相同，串、并联回路达到谐振状态，从而在试品上产生高电压或相对的大电流，达到试验对试品耐压试验的目的，其特点是试验设备体积小，重量轻，品质因素高，使用方便。
