电缆故障测试仪的主要特点及技术指标

时间：2022-01-07

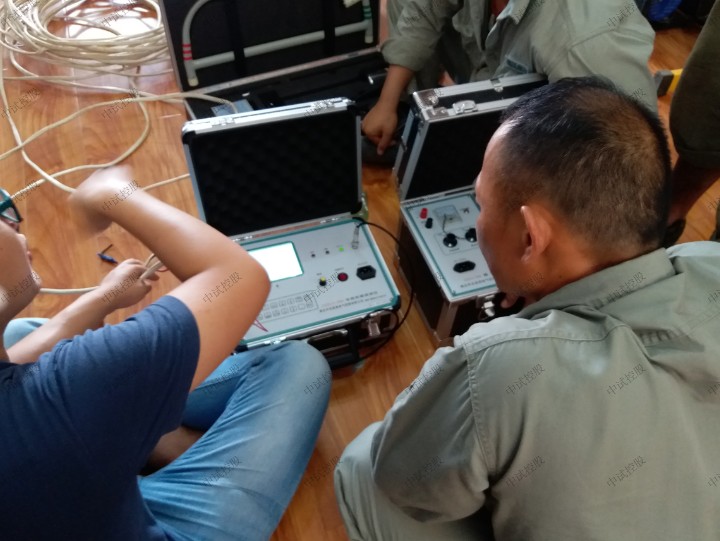

中试控股技术博士为您解答：电缆故障测试仪分三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度的寻测和电缆档案资料的日常维护管理，以及铁路、机场信号控制电缆、和路灯电缆故障的精确测试。

主要特点
       1.1 功能齐全
       测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法探测，可测试电缆的各种故障，尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。如配备声测法定点仪，可准确测定故障的精确位置。
       1.2 测试精度高
       仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m。
       1.3 智能化程度高
       测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有全中文菜单显示操作功能，无需对操作人员作专门的训练。
       1.4 具有波形及参数存储，调出功能
       采用非易失性器件，关机后波形、数据不易失。
       1.5 具有双踪显示功能。
      可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断。
       1.6 具有波形扩展比例功能。
       改变波形比例，可扩展波形进行精确测试。
       1.7 可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。
       1.8 具有根据不同的被测电缆随时修改传播速度功能。
       1.9 小体积便携式外形，内装可充电的电池供电，方便携带和使用。
主要技术指标
      2.1 应用范围及用途
      仪器可测试各种型号的电力电缆（电压等级1KV～35KV）和市话电缆、调频通信电缆、同轴电缆及金属架空线路上发生的短路、接地、高阻泄漏，高阻闪络性故障和电缆的断线、接触不良等故障。并可测试电缆的长度和电波在电缆上的传播速度。
      2.2 测试距离：32Km (明线可达100千米)
      2.3 探测盲区：　　　1m
      2.4 读数分辨率：　　1m
      2.5 功耗：　　　　　5VA
      2.6 使用条件：
             环境温度　　　0℃～＋40℃
             极限温度　　－10℃～＋50℃
             相对湿度　　　40℃（20～90）%RH
             大气压强　　（86～106）Kpa
      2.7 体积：225×165×125mm3
      2.8 重量：2kg
