SF6密度继电器校验结果缜密判定

时间：2022-01-05

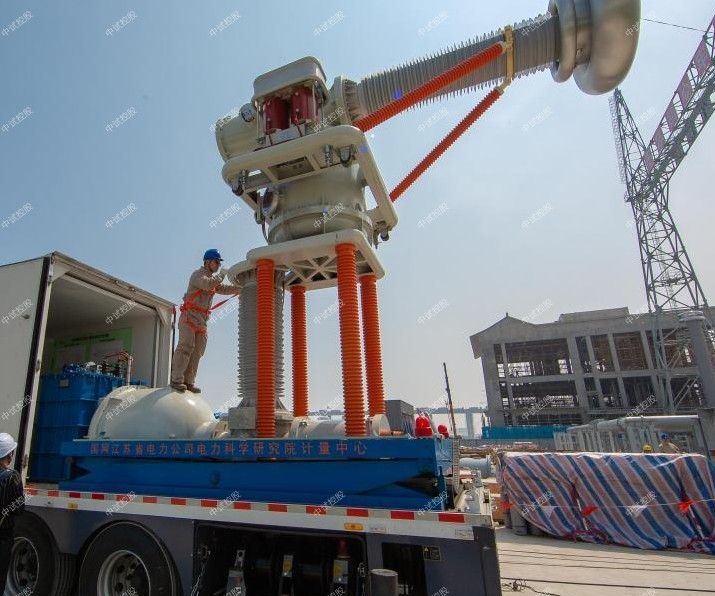

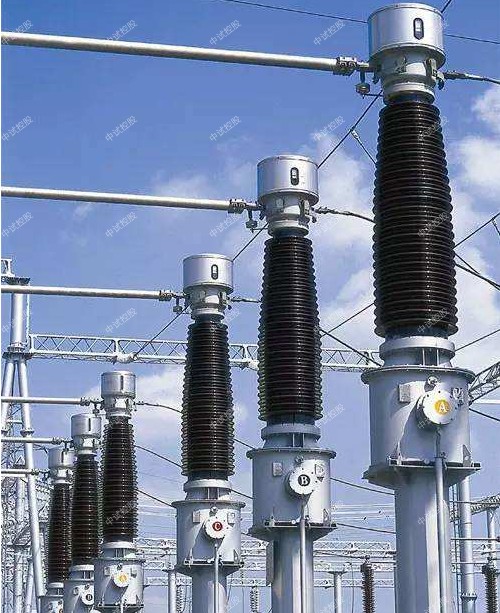

随着SF6断路器等高压电气开关设备在电力系统中被广泛运用，为了更好提高SF6断路器设备的运行维护管理，在断路器的检修和工作中，对SF6气体密度继电器进行校验也是必然，各家供电局也是全面进行该工作，提高对SF6气体密度继电器的校验技能水平必然的。如何提高SF6气体密度继电器的校验技能水平，其方法及校验注意事项，要从SF6气体密度继电器工作原理做起，综合环境等因素才能更好掌握校验方法，对其校验结果作缜密判定。

中试控股技术博士为您解答：SF6断路器中的SF6气体是密封在一个固定容器内的，在20℃时的额定压力下，它具有一定的密度值，在断路器运行的各种允许条件范围内，尽管SF6气体的压力随着温度的变化而变化，但是，SF6气体的密度值始终不变。因为SF6断路器的绝缘和灭弧性能在很大程度上取决于SF6气体的纯度和密度，所以，对SF6气体纯度的检测和密度的监视显得特别重要。如果采用普通压力表来监视SF6气体的泄漏，那就会分不清是由于真正存在泄漏还是由于环境温度变化而造成SF6气体的压力变化。为了达到对SF6断路器设备的日常运行、维护，国家标准规定，SF6断路器应装设压力表或SF6气体密度表和密度继电器。压力表或SF6气体密度表是对SF6断路器设备的日常运行、维护，密度继电器是对断路器运行，起到监测断路器压力，起到控制和保护作用的。

在SF6断路器上装设的SF6气体密度表，带指针及有刻度的称为密度表；不带指针及刻度的称为密度继电器或密度压力开关；有的SF6气体密度表也带有电触点，即兼作密度继电器使用。它们都是用来测量SF6气体的专用表计。

中试控股技术博士为您解答：SF6气体密度继电器工作原理
       1.它是以密封在波纹管1外侧的与断路器中SF6气体连通的SF6气体包，通过以轴5为支撑点的杠杆6，与密封在波纹管2外侧的标准气体包3进行比较，带动微动开关电触点4动作，实现其发信号和闭锁功能。
       2.当断路器退出运行时，而且断路器中SF6气体在额定密度或压力时的温度与外界环境温度相等时，波纹管1外侧SF6气体的状态与波纹管2外侧标准SF6包3的状态相同，以轴5为支撑点的杠杆6保持在某一平衡位置，使微动开关电触点4在打开位置，随着环境温度的变化，两侧的SF6气体的压力同时发生变化，因此，作用在以轴5为支撑点的杠杆仍然保持在某一平衡位置，微动开关电触点4仍然保持在打开位置不变。
       3.当断路器退出运行时，而且断路器中SF6气体的温度与外界环境温度相等时，如果断路器泄漏SF6气体，波纹管1外侧SF6气体的压力将会减小，波纹管2外侧的标准SF6气体包3的压力保持不变，杠杆6失去平衡，其结果两端将会发生逆时针转动，达到新的平衡位置，漏气到一定程度时，就会使微动电接点4不同功能的电触点分别闭合，发出不同的指令或信号，实现其不同的功能。
       4.当断路器退出运行后，如果断路器内部SF6气体的温度与外部环境温度达到平衡时，其指示的密度或压力值将不随外部环境温度的变化而变化。当环境温度升高时，断路器内部SF6气体的温度也随着升高，压力也随之增大，弹性金属管1的端部向4的方向移动，有带动指针向密度或压力值增大的方向移动的趋势，但是，由于双层金属带3随环境温度升高而伸长，其下端向5的方向移动，那么，两者的变化量完全抵消，其结果是指针的指示值不变，即：自动折算到20℃时的密度或压力值保持不变，反之，当环境温度降低时，指针的指示值也保持原来的密度或压力值不变。
       中试控股技术博士为您解答：使用SF6密度继电器的注意事项。SF6气体密度继电器只有在断路器退出运行时，而且在断路器内外温度达到平衡后，才能准确测量出SF6气体的密度值；断路器运行时，如果断路器泄漏SF6气体，由于温升的作用，要比断路器退出运行时泄漏更多的SF6气体，才能够使密度继电器的电触点闭合。
SF6断路器密度表或密度继电器的校验，就是利用仪器自动折算出20℃时的SF6气体压力值，显示出各种温度和压力下的密度值，与仪器模拟的各种压力进行比较，以观察电触点的接触情况，能否在低压的规定值内发信号或闭锁断路器，来判断SF6断路器密度表或密度继电器的好坏。
       在对SF6断路器的密度表和密度继电器的校验过程中，发现多台断路器的密度继电器不合格，而尚未发现密度表不合格现象，造成密度继电器不合格的原因可能是SF6标准气体包由于带着一根长长的细铜管，在安装或检修过程中，由于铜管的弯折或碰撞等原因造成标准SF6气体包内的压力增大而引起的；也可能是由于密度继电器波纹管损坏，造成密度继电器的标准气体包漏气，当断路器泄漏SF6气体时，C1-L1和C2-L2接点不能接通，致使密度继电器失去作用，严重威胁设备的安全运行甚至是系统安全，建议将密度继电器更换为密度表，一方面可以减少SF6气体管道和接头，即减少SF6气体泄漏的机率；另方面可以提高设备的运行可靠性。
       中试控股技术博士为您解答：SF6断路器是电力系统中重要的保护和控制元件，如果断路器发生故障，将会造成很大的经济损失，要保证断路器运行的可靠性，就必须经常监视断路器的各项指标，特别是SF6气体，必须到达有关标准的规定，使SF6断路器长期保持良好的工作状态。
       在SF6断路器检修工作中，对SF6气体密度继电器进行校验，有试验室校验和现场校验两种校验方法。在试验室校验由于温湿度相对比较稳定，影响因素比较少，而现场校验受现场条件的限制，对其校验结果更要仔细分析，才能更好对其校验结果作判断。根据现在工作的要求，停电时间的限制，现场校验方法就常用的校验方法。现场校验，首先要考虑现场环境温湿度，特别是湿度，相对湿度不超过85%。如现场相对湿度过大，会影响SF6气体密度继电器接头处水分和水蒸汽进入SF6断路器的罐体内，影响SF6气体微水检测试验不合格。
