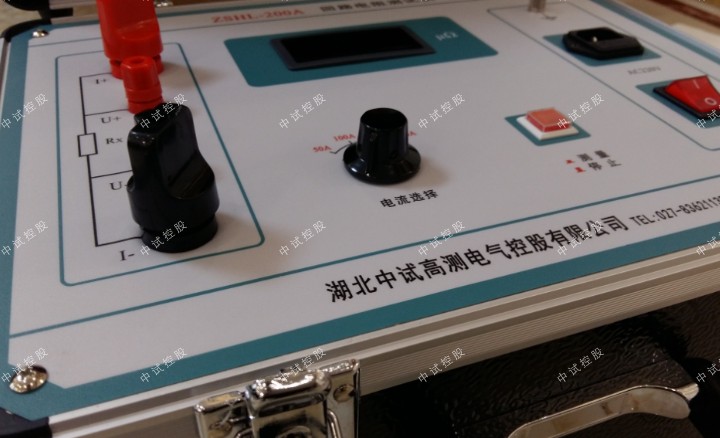

中试控股技术博士为您解答：断路器回路电阻测试仪是电力系统工作中常用的试验仪器之一，目前断路器直阻测试都是采用典型的四线制测量法，在现场试验时会由于电压测试线接触不良，出现错误判断甚至不能进行测试的问题。

       根据对以上问题的分析论证发现，改进四线制测量法，在典型四线制测量法的基础上增加一个辅助的小电流恒流源，并通过继电器接到典型四线制测量法的电压V＋、V－测试线上，可以彻底解决目前传统回路电阻测试仪存在的问题。打破了长期以来四线制测量法不在电压测试线上加电流的局限，成功解决了回路电阻测试仪由于电压线开路或接触不良造成的虚假数据问题，并成功实现了智能化测量。测试时先通过继电器接点将辅助恒流源接到电压测试线的两端，电压测试线通过试品电阻构成回路。当电压线接于断路器端子排后，小电流恒流源若工作在恒流状态下，则整个电压回路的电阻比较小，电压测试端测试的电压值较小，此时警告提示信号不启动，表明电压线钳夹与断路器端子排接触良好；如果电压线接于断路器端子排后，小电流恒流源不能工作在恒流状态，电压测试端测试的电压值很大，接近小电流恒流源的开路电压，则可以判断电压线接触不良，此时启动警告提示信号，提醒测试人员处理接触异常。
