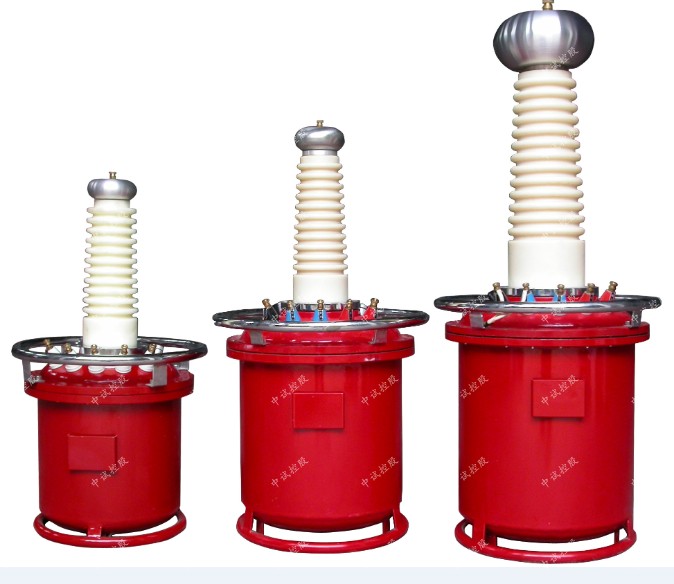

电力变压器安装、试验及故障的分析

时间：2022-01-04

中试控股技术博士为您解答：电力变压器是电力系统中重要而且至关重要的底哪里设备，电力变压器的安装、调试、常见的故障分析及合理的运行维护，直接影响到变压器的安全运行、使用寿命和供电可靠性，作为变压器的运行维护人员和管理者必须了解和掌握电力变压器的安装方法、调试方法、维护方法及科学的诊断技术，并进行优化合理的运行管理，才能保证电力变压器的使用效率、寿命和供电可靠性。

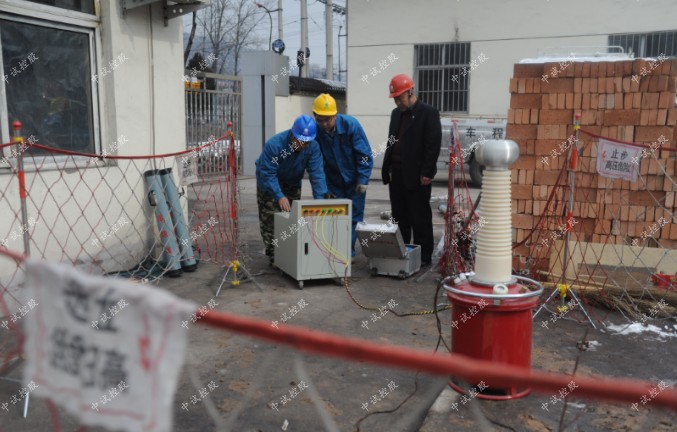

变压器的安装

1、设备检查
     （1）设备点件检查应由安装单位、供货单位、会同建设单位代表共同进行，并做好记录。
     （2）按照设备清单，施工图纸及设备技术文件核对变压器本体及附件备件的规格型号是否符合设计图纸要求。是否齐全，有无丢失及损坏。
     （3）变压器本体外观检查无损伤及变形，油漆完好无损伤。
     （4）绝缘瓷件及环氧树脂铸件有无损伤、缺陷及裂纹。
2、变压器二次搬运
     （1）吊装盘过程中由起重工统一指挥, 钟罩式变压器整体起吊时，应将钢丝绳系在下节油箱专供起吊整体的吊耳上，并必须经钟罩上节相对应的吊耳导向。当利用机械牵引变压器、电抗器时，牵引的着力点应在设备重心以下。运输倾斜角不得超过 15 度。
     （2）变压器二次搬运应由起重工作业，电工配合。采用汽车吊吊装，也可
采用吊链吊装。
     （3）变压器搬运时，应注意保护瓷瓶，用木箱或纸箱将高低压瓷瓶罩住，使其不受损伤。
     （4）大型变压器在搬运或装卸前，应核对高低压侧方向，以免安装时调换方向发生困难。
3、变压器就位
     （1）变压器就位可用汽车吊直接甩进变压器室内，或用道木搭设临时轨道，用吊链吊至临时轨道上，然后用吊链拉入室内合适位置。
     （2）用千斤顶顶升大型变压器时，应将千斤顶放置在油箱千斤顶支架部位，升降操作应协调，各点受力均匀，并及时垫好垫块。

（3）变压器基础的轨道应水平，装有气体继电器的变压器，应使其顶盖沿气体继电器气流方向有 1%～ 1.5%的升高坡度(制造厂规定不须安装坡度者除外)。当与封闭母线连接时，其套管中心线与封闭母线中心线相符。

4、变压器附件安装
（1）瓦斯气体继电器的安装
       ①瓦斯气体继电器安装前应经专业机构进行检验鉴定，气体继电器应水平安装，观察窗应装在便于检查的一侧，箭头方向应指向油枕，与连通管的连接应密封良好。截油阀应位于油枕和气体继电器之间。打开放气嘴，放出空气，直到有油溢出时将放气嘴关上，以免有空气使继电保护器误动作。当操作电源为直流时，必须将电源正极接到水银侧的接点上，以免接点断开时产生飞弧。
       ②事故喷油管的安装方位，应注意到事故排油时不致危及其它电器设备；喷油管口应换为割划有“十”宇线的玻璃，以便发生故障时气流能顺利冲破玻璃。
（2）干燥剂的安装
       ①干燥剂安装前，应检查硅胶是否失效，如已失效，应在115～120°温度烘烤8小时，使其复原或更新。浅蓝色硅胶变为浅红色，即已失效；白色硅胶，不加鉴定一律烘烤。
       ②干燥剂安装时，必须将呼吸器盖子上橡皮垫去掉，使其通畅，并在下方隔离器具中装适量变压器油，起滤尘和防潮作用。
（3）温度计的安装：
      ①套管温度计安装，应直接安装在变压器上盖的预留孔内，并在孔内加以适当变压器油。刻度方向应便于检查。
       ②电接点温度计安装前应进行校验，油浸变压器一次元件应安装在变压器顶盖上的温度计套筒内，并加适当变压器油；二次仪表挂在变压器一侧的预留板上。干式变压器一次元件应按厂家说明书位置安装，二次仪表安装在便于观侧的变压器护网栏上。软管不得有压扁或死弯弯曲半径不得小于50mm，富余部分应盘圈并固定在温度计附近。
       ③干式变压器的电阻温度计，一次元件应预埋在变压器内，二次仪表应安装值班室或操作台上，导线应符合仪表要求，并加以适当的附加电阻校验调试后方可使用。
（4）电压切换装置的安装
       ①变压器电压切换装置各分接点与线圈的联线应紧固正确，且接触紧密良好。转动点应正确停留在各个位置上，并与指示位置一致。电压切换装置的拉杆、分接头的凸轮、小轴销子等应完整无损；转动盘应动作灵活，密封良好。
       ②电压切换装置的传动机构（包括有载调压装置）的固定应牢靠。
（5）变压器吊芯检查
①变压器安装前应作吊芯检查。制造厂有特殊规定者，1000kVA 以下，运输过程中无异常情况者，短途运输，事先参与了厂家的检查并符合规定，运输过程中确认无损伤者，可不做吊芯。
（6）散热片的安装
       ①在安装前，应先检查散热片内部，是否有脏污如油漆、铁锈等。用压缩空气进行吹扫或者用变压器油进行油冲洗。安装完散热片及其它附件后，应对变压器进行注油，油位应在变压器油位表的2/3处。
       ②滤油需要外接滤油机和放油桶。将新油（已经化验合格，绝缘耐压均合格的油放入干净的放油桶里面，将外接滤油机和放油桶及变压器管路连为一体，进行外循环在线滤油。
       ③真空滤油机要保证有一定的功率数，考虑到你变压器的大小，油枕位置的高低，滤油机太小可能油循环走不下去。
       ④油循环从油枕上开口阀处进行，此处打开后进行包扎好，防止其他杂物在滤油时掉入变压器油枕中。
       ⑤滤油一定时间后，取油样校验。合格后即可停止滤油，补充好油枕内部的油后即可关闭油枕上部检查阀。如经试验检验，变压器油不合格，还要进行再次滤油，直至合格为止。
中试控股技术博士为您解答：变压器运行中常见的故障
       (1)变压器内部音响很大，很不正常，有爆裂声；温度不正常并不断上升；储油柜或安全气道喷油；严重漏油使油面下降，低于油位计的指示限度；油色变化过快，油内出现碳质；套管有严重的破损和放电现象等，应立即停电修理。
       (2)绕组故障主要有匝间短路、绕组接地、相间短路、断线及接头开焊等。
       (3)瓦斯保护故障瓦斯保护是变压器的主保护，轻瓦斯作用于信号，重瓦斯作用于跳闸。
       ①轻瓦斯保护动作后发出信号。其原因是：变压器内部有轻微故障；变压器内部存在空气；二次回路故障等。运行人员应立即检查，如未发现异常现象，应进行气体取样分析。
       ②瓦斯保护动作跳闸时，可能变压器内部发生严重故障，引起油分解出大量气体，也可能二次回路故障等。出现瓦斯保护动作跳闸，应先投入备用变压器，然后进行外部检查。检查油枕防爆门，各焊接缝是否裂开，变压器外壳是否变形；检查气体的可燃性。
       (4)套管故障这种故障常见的是炸毁、闪落和漏油。
       (5)分接开关故障常见的故障是表面熔化与灼伤，相间触头放电或各接头放电。
       (6) 铁芯故障出现环流引起局部发热，甚至引起铁芯的局部熔毁。也可能造成铁芯迭片局部短路，产生涡流过热，引起迭片间绝缘层损坏，使变压器空载损失增大，绝缘油劣化。如判明是绕组或铁芯故障应吊芯检查。
       (7)变压器油位异常其中主要表现有以下三个方面：
       ①当发现变压器的油温较低时，而其油温所应有的油位显著降低时，应立即加油。加油时应遵守规定。如因大量漏油而使油位迅速下降时，应将瓦斯保护改为只动作于信号，而且必须迅速采取堵塞漏油的措施，并立即加油。
       ②变压器油位因温度上升而逐渐升高时，若高温度时的油位可能高出油位指示计，则应放油，使油位降至适当的高度，以免溢油。
       ③假油位：运行中出现假油面的原因可能有，油标管堵塞、呼吸器堵塞、防爆管通气孔堵塞等。
