变压器短路阻抗测试仪产品说明书

时间：2022-01-03

一、产品的用途及特点
中试控股技术博士为您解答：国家电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”

低电压短路阻抗测量是常规试验项目中的基本项目，比较变压器受到短路电流的冲击前后测得的短路阻抗值，根据其变化大小，可以初步估计绕组变形程度。变压器在短路电流冲击后与测试的低电压短路阻抗变化不应大于2%。

       低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。

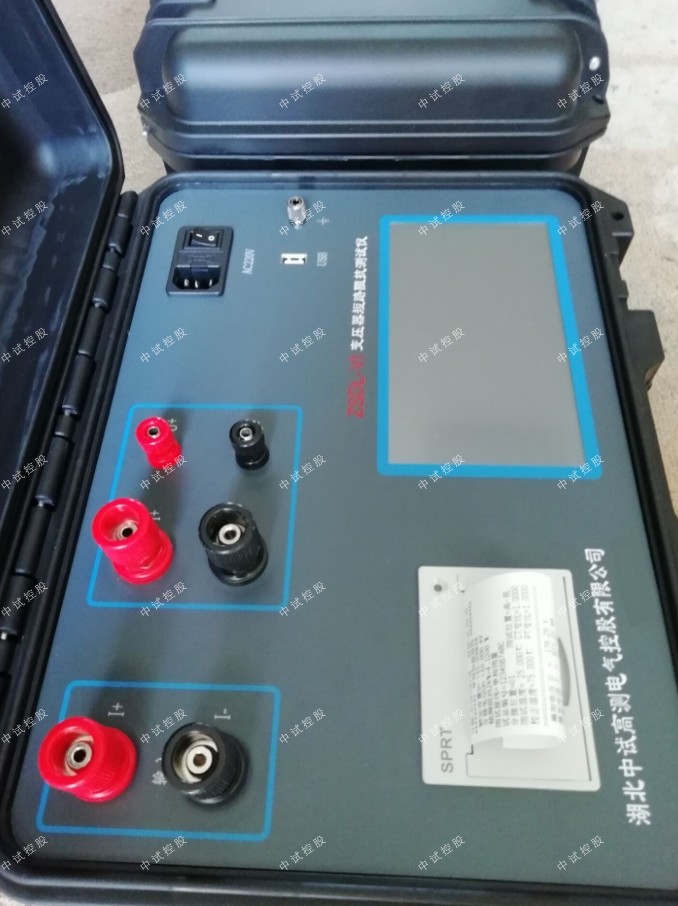

       YTC3222变压器短路阻抗测试仪是我公司研制的，用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。该仪器主要特点有：
       该仪器体积小，重量轻。
       仪器内部采用电压电流同步交流采样及信号数字处理技术，测量数据准确。
       该仪器采用单相测量方式，选择变压器联结后，三次测量即可自动计算出每相的短路阻抗。
       仪器有低电流测试自动折算到额定电流功能，适合现场使用。
       该仪器可同步测量电压，电流，功率。并测量所施加电源的频率。
       内置不掉电存储器，可长期存储测量数据，仪器自带打印机。
       大屏幕液晶显示，全部中文菜单及操作提示，操作简单直观。液晶在太阳直射下可清晰显示。
二、主要技术指标及使用条件
       测量精度：电压，电流： 0.2级
       功率： COSφ>0.1: 0．5级；COSφ≤0.1:1．0级
       阻抗：COSφ>0.1: 0．5级；COSφ≤0.1:1．0级
       电压测量范围： AC 10V～600V
       电流测量范围： AC 0.5A～20A
       工作温度：     -10℃～50℃
       工作湿度：     0～80%
       工作电源：     AC220V±10﹪　50Hz±1Hz
       外形尺寸：    360mm×220mm×150mm
       仪器重量：     5Kg
