变压器测量绕组连同套管的直流电阻

时间：2021-12-27

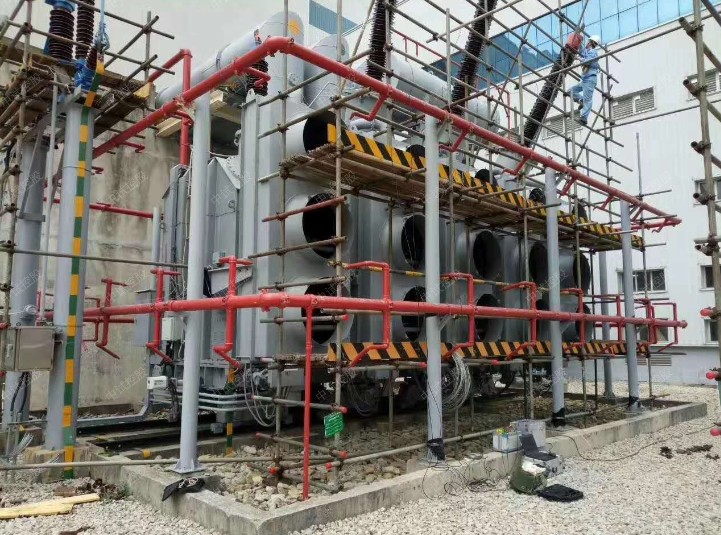

中试控股技术博士为您解答：测量绕组连同套管的直流电阻一：测量的目的
检查绕组焊接部分的焊接量，分接开关各接位置是否正确，各连接部位接触是否良好，导电回路有无折断处，并联支路连接是否正确，绕组有无短路现象等。
第二条：测试结果分析与判断
1、绕组的直流电阻受温度的影响，而变压器绕组的温度又难以测准，因此测量结果应以三相电阻是否平衡，历次变化规律是否一致进行比较判断，绝对值难以作为判断的依据。
2、测量无中性点引出线的绕组的电阻时，为分析比较的需要应将线电阻换算成相电阻。
3、测得电阻值与历史资料比较时，应换算到同一温度下进行。
4、1600KVA及以上的变压器，各相绕组CT伏安变比极性综合测试仪专门为测试电流互感器：伏安特性、变比、极性、误差曲线、计算拐点、二次侧回路检查和角差比差测试等设计的多功能现场试验仪器。电阻互间的差别不应大于三相平均值2%；无中性点引出线时的线间差别应不大于三相平均值的1%。
5、1600KVA及以下的变压器，相间差别一般不大于三相平均值的1%，线间差别一般不大于三相平均值的2%。
6、测得的相间差与以前（出厂或交接时）相应部位测得的相同差比较，其变化也不应大于2%。
第三条：注意事项
1、测量绕组的直流电阻应使用不低于0.5级的仪表，如使用直流电桥测量时，被测电阻在10欧姆及以下者，宜使用双臂电桥。变压器绕组感较大，测量地必须先接通电流回路，待电流稳定后再台上检流计开关，测量完毕，断开电流回路前，应先断开检流计开关，如为双臂电桥还应将P1、P2断开后，再切断电源。否则有可能损坏电桥。
2、应准确记录测量时变压器的上层油温，为减小绕组温度与上层油温的温差，待油温稳定后再进行测量，予防性试验，应将直流电阻测量放在绝缘试验之后进行。
3、测量时非被测绕组必须开路，使用单臂电桥测量时，应从实际电阻中减去引线的电阻，用双臂电桥测量时，所有测量引线的电阻值和对称性应符合仪表厂家的规定，使用高灵敏检流计测量时，测量引线，套管椿头应避免阳光直接照射，以免因热电势致使检流计指示不稳。
4、测量各分接位置的直流电阻时，切换分接头后，测量前分接开关的切换手柄的上位螺丝必须装好，并拧紧1-2丝。
5、测量大容量高电压绕组的直流电阻时，直流电源投入或断开的瞬间感应较高的电压，测量过程中应注意相互联系，以免触电。
