高压开关动特性测试仪如何进行测试设置

时间：2021-12-22

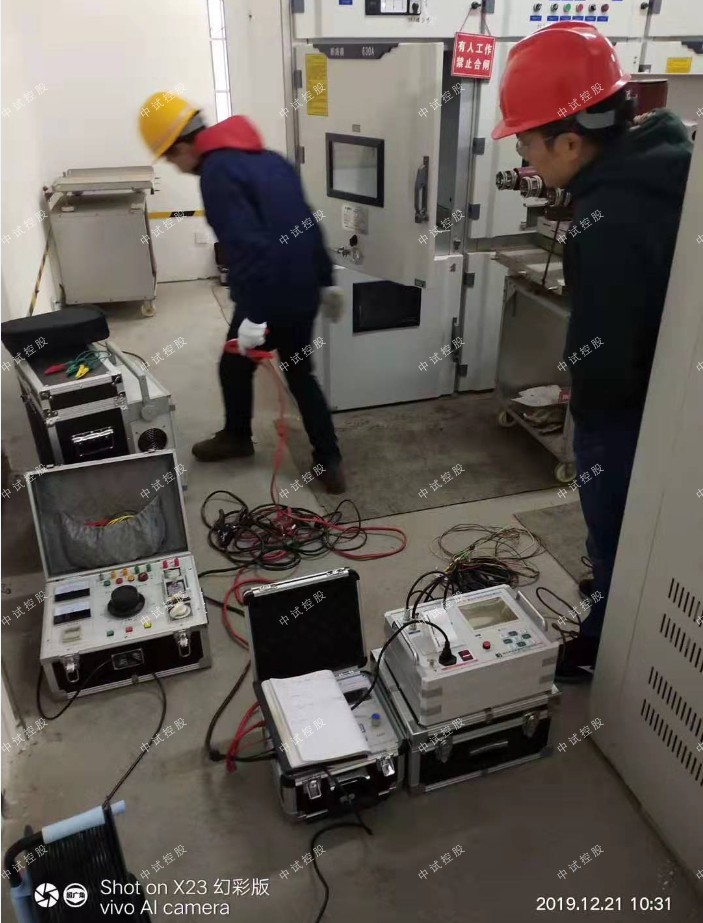

高压开关动特性测试仪如何进行测试设置呢？高压开关动特性测试仪主要用来进行高压开关的东特性测试，用来判断高压开关的绝缘性能好坏，此仪器具有测试速度快、精度高、安全可靠等一系列特点，深受广大电力工作人员的欢迎，但是此高压开关动特性测试仪在使用之前，需要先进行接线工作，然后进行测试设置，设置完毕了就可以开始试验了，本文就以高压开关动特性测试仪为例，中试控股技术博士为您解答：高压开关动特性测试仪如何进行测试设置。

一、速度定义：仪器已经固化了10种速度定义（注：除此10种定义可以根据需要通过PC机或仪器重新修改并保存），根据开关型号不同，选取相应的定义。如果找不到相应的定义，则一般取“合前分后10ms”测出“时间－行程特性曲线”再在曲线上进行相应分析得到相应速度值。

二、测试时长：指内部电源输出操作电压的时间长度。

250ms：一般开关的单分、单合试验，选250ms时长;

500ms：一般开关“合－分”或“分－合”操作时，选500ms时长;

1000ms：老式的发电机出口开关如SN4-10G、SN-20G的合闸时间一般大于500ms，做此种开关的单合、单分试验时，选1000ms时长;

2000ms：开关做“分－合－分”操作时，选2000ms时长;

4000ms：进行仪器内部操作电压校验时，选4000ms时长。

8s及16s：主要用于小机构隔离开关或接地开关。

三、触发方式：

内同步：用仪器内部直流电源进行分、合闸操作;

外同步：仪器内部直流电源不工作，用现场电源（交流直流均可）操作开关动作。仪器做合（分）闸时，仪器的“外同步”接线直接并接到合（分）闸线圈上，开关动作时，仪器从线圈上取电压信号作计时起点。

四、电压等级，主要用于西门子石墨触头开关测试，按实际电压设置。

五、触头类型，有四个选项：1，金属触头，测试普通金属断口开关。2合闸电阻，测试带并联电阻开关。3石墨触头，测试石墨触头类型断口开关。4，双端接地，双端接地模式下测试普通开关和石墨触头开关

六、传感器：有通用、旋转和直线传感器三个选项，根据所用的传感器进行相应设定即可。

七、单位模式，可设置为长度(mm)或角度(°)。

八、安装位置，根据测速传感器安装位置不同，选取相别。如果是三相联动机构，一般选在“A”相。

九、行程测试，如果选择“输入”，则需要输入开关的行程；如果选择“自动”，则需要输入直线传感器的行程。

十、测试电压，根据二次回路实际电压设置，一般为110V或220V。

十一、开关行程或传感器行程，输入开关的名义行程或传感器的实际行程。

十二、变电站名，输入实际变电站名，可输入中文、字母、数字，文件保存时，将以变电站名作为第一级索引名称。

十三、线路名称，输入实际线路名称，可输入中文、字母、数字，文件保存时，将以变电站名作为第二级索引名称。
高压开关东特性测试仪在使用之前，如果接线正确、设置正确，就能达到应该有的测试效果，不同厂家生产的设备，使用方式都大同小异，但是电力工作者在使用之前，还是要先熟读产品使用说明书，并按说明书来进行试验，这样才能达到仪器应该有的测试精度。
