微机继电保护测试仪频率及高低周试验如何设置动作频率和时间

时间：2021-12-21

微机继电保护测试仪频率及高低周如何设置动作频率和时间呢？微机继电保护测试仪主要用来进行继电器等高压电力设备的试验，具有速度快、精度高、安全可靠等很多特点，其中频率及高低周试验是继电保护测试仪经常需要进行的试验，中试控股技术博士为您解答：微机继电保护测试仪频率及高低周试验如何设置动作频率和时间。

微机继电保护测试仪频率及高低周试验有“动作频率”、“动作时间”等测试项目。根据需要，可以选择其中的一个或者多个进行试验。选择多个测试项目时，在一个测试项目测试完毕后，会弹出相应对话框提示是否进行下一个测试项目。

动作频率设置：

动作频率测试范围

中试控股技术博士为您解答：动作频率测试范围的测试始值和终值均应设置在动作频率附近。测试始值应大于保护整定动作值，测试终值小于整定动作值，

动作频率的测试方法：测试时频率分两阶段变化：开始以50Hz输出，经过变化前延时后，先按所设定的df/dt均匀下滑（或上滑）至测试始值频率，然后按设定的步长以一定时间间隔逐格降低（或上升）频率，在该过程中如保护动作，则测出动作值。如未动作，当变化至测试终值，即认为保护不会动作而结束该项目测试。

这里逐格变频的时间间隔是根据整定的动作时间自动确定的，该时间间隔比整定动作时间长0.2S。故整定动作时间应设置正确，以保证在变化时间间隔内保护有足够时间可以动作。

做低周减载试验一般测试范围小于50Hz，做高周切机试验一般测试范围大于50Hz。

例如：已知低周动作值为48.5Hz，可以设定测试范围为48.7—48Hz，步长为0.05Hz。测试始值和终值不能设置得太小（一般应不低于45Hz），否则保护将闭锁。

动作时间设置：

中试控股技术博士为您解答：动作时间测试的方法：频率从始值（一般为50Hz）下滑至终值并等待动作。该终值应略小于动作频率值以确保装置动作，但测试动作时间的计时器是从所设定的“开始计时点的频率”处开始计时，故该值若有偏差将影响时间测量精度。试验过程见右图。

开始计时的频率点，测动作时间时，应特别注意正确设置“开始计时点的频率”。一般设置为装置整定的动作频率，或测试出的准确动作频率值。

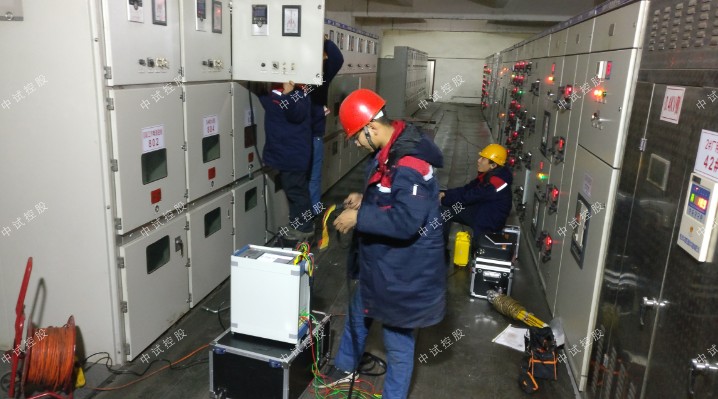

微机继电保护测试仪进行频率及高低周试验之前，需要进行接线工作，接线完毕后就需要按照上述方式进行频率即时间设置，设置好了就可以开始试验了，在试验的过程中，需要密切观察，及时做好记录，并记录下测试参数，只有设置完全符合要求，才能达到仪器应该有的测试精度。
