互感器测试仪低频法测试的原理
时间：2021-12-20

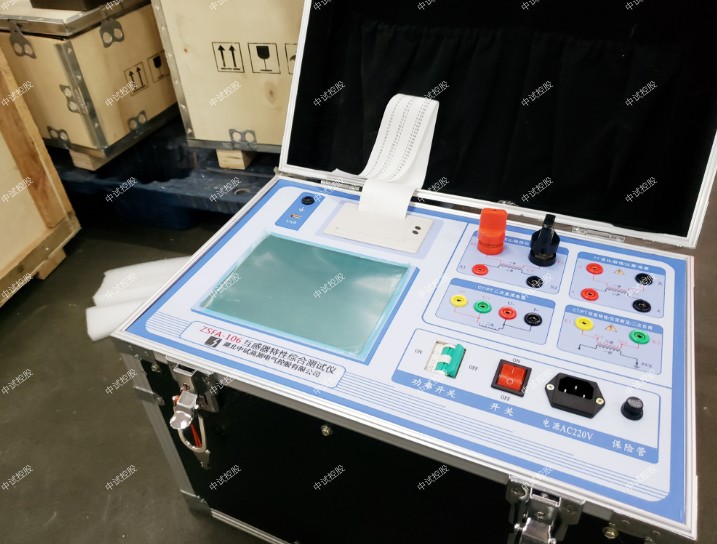

互感器测试仪主要用来进行互感器的综合测试工作，具有速度快、精度高、方便可靠等特点，其主要就是利用了低频法的工作原理，本文就以变频式互感器测试仪为例，中试控股技术博士为您解答：互感器测试仪低频法测试的主要原理。
IEC60044-6标准（对应国家标准GB16847-1977）声称，CT的测试可以在比额定频率低的情况下进行，避免绕组和二次端子承受不能容许的电压。
CT伏安特性测量的原理电路如下图：
CT一次侧开路，从二次侧施加电压，测量所加电压V与输入电流I的关系曲线。此曲线近似CT的励磁电势E与励磁电流I的关系曲线。
设CT励磁绕组在某一励磁电流I时的激磁电感为L，激磁阻抗为Z，则：
V = I·Z
电感L与阻抗Z之间具有下述关系：
Z = ω·L = 2 π f L
则：V= I·2 π f L
由公式中可见在某一激磁电感L时所加电压V与频率f成正比关系。
假设当f = 50Hz时，为达到励磁电流Ix，所需施加的电压Vx为2000V
Vx = Ix·2 π f L = 2000V，
若施加不同频率：
f = 50Hz，Vx ＝ 2000V
f = 5Hz， Vx ≌ 200V
f = 0.5Hz，Vx ≌ 20V
由此可见需要使CT进入相同饱和程度，施加较低频率信号所需电压可以大幅度降低这就是变频法的基本原理。
在此必须严格注意，所需电压并非与频率呈线性比例关系，并非随着频率等比例降低，需要严格按照互感器的精确数学模型进行完整的理论计算。
互感器测试仪是电力工作者经常需要使用的仪器，由于其高电压、高电流等属性，因此使用的过程中，需要注意的安全问题有很多，电力工作者在熟悉了产品工作原理之后，也需要熟悉产品的使用说明，严格按照说明书规范来进行使用。
