电缆识别仪工作原理详解

时间：2021-12-17

中试控股技术博士为您解答：电缆识别仪是专业用来测量电缆的一种电力仪器，由一个信号发生器，一个带传感器的接收机及连线构成。为了可靠准确地识别电缆，需要给被识别电缆加一特殊的信号，该信号要被专用接收机接收，利用这一特性便能识别出要找的电缆。小型化手提式，结构紧凑，外形轻巧，使用方便，极具人性化。

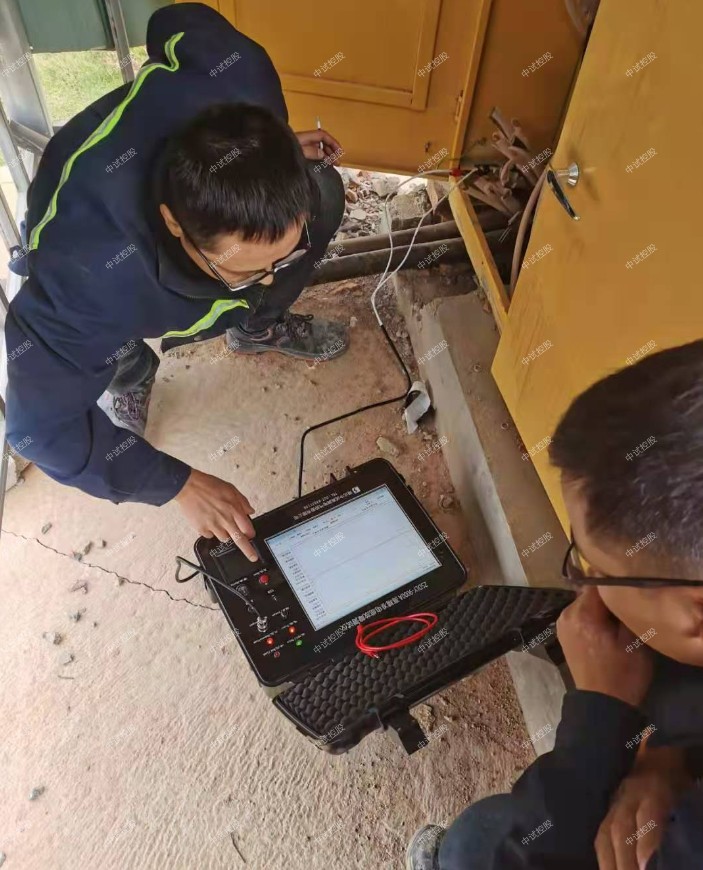

基本结构：

1.电源开关：控制整机电源通断。

2.灵敏度调节：顺时针旋转，接收机电表指示值增大，逆时针旋转，指示值变小。

3.220V插座，保险座：仪器使用10A保险芯，损坏时应换同规格保险芯。

4.黑接线柱：测试时，用配套黑色测试线（Ф4插头）插入此插孔，另一端测试夹接系统地。

5.红接线柱：测试时，用配套红色测试线（Ф4插头）插入此插孔，另一端测试夹接被测电缆芯线。

6.表头：指示输出电流大小。

7.充电指示灯

该仪器工作原理：
发生器将周期性的单极性电压脉冲馈入要识别的电缆中，该电缆需要在远端接地，以保证有足够大的电流流过电缆。该系统要设计成返回电流不要从同一电缆中返回，能做到这一点，馈入电缆中的脉冲电流的方向可做为一明显的识别标准，流出去的电流仅从这一根电缆通过，所有其它邻近电缆中流过的都是返回电流，但它们的极性相反。除了电流方向这一实际差异外，电流幅度也是一识别特征，流出去的电流仅通过一根电缆、而返回电流可通过几根电缆、这意味着流出去的电流比流过其它电缆的返回电流大。

接收机的任务是探测流过电缆电流方向以及它的大小。为达到这一目的，电流传感器被用作传感器，它带有一放大器并串联在电路中，传感器钳住被测电缆，电流流过电缆产生的磁场在传感器的线圈中感应出电压，该电压极性由电流方向和传感器线圈的方向决定。为了得到明显有电流方向的电压极性，对一束电缆中所有电缆进行测试都采取相同正确的方向。传感器线圈中感应的电压在表头中显示出来，如果传感器按上述方式连接，指针摆动方向可显示电流方向，即只有电流流出的这根电缆指针向一边偏，这根就是要找的电缆。所有其它电缆只流过返回电流，指针向另一边偏、或无脉动电流，指针不偏转。接收机上的放大调节器可调整信号强度。
