使用超低频高压发生器进行电缆的超低频耐压试验方法

时间：2021-12-17

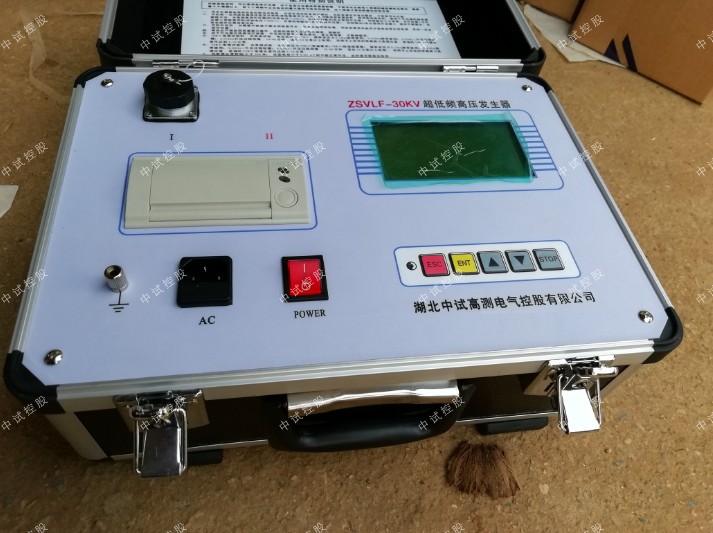

中试控股技术博士为您解答：使用超低频高压发生器进行电缆的超低频耐压试验方法是怎么样的呢？超低频高压发生器主要用来进行高压电力设备的绝缘耐压试验，具有升压快、电压等级高、重量轻等特点，一直深受广大电力工作者的欢迎，但是此设备的试验比较繁琐，因此本文就以超低频高压发生器进行电缆的超低频耐压试验来进行讲解。

１、将与试品相连的电器设备全部脱离试品电缆。

２、采用10000V兆欧表对试品电缆各相分别进行绝缘电阻试验，记录试验值。

３、试验电压峰值：Ｕmax＝３Ｕo，其中Ｕo为电缆导体对地或金属屏蔽之间的额定工作电压。例如：额定电压为10KV电缆，单相额定电压Ｕo：

Ｕo＝１０/√３kV

所以试验电压峰值为：Ｕmax＝３Ｕo

＝３×１０/√３kV

＝√３×１０kV

＝１７．３２kV

４、试验时间：６０分钟。

５、可分相进行测试。试品电缆的电容值在试验设备负载容量能力范围内时，可将试品电缆三相线芯并联后，同时进行耐压试验。

６、用随机附带的专用柔性连接电缆将试验设备与试品电缆按图1７所示的方法相连接。合上电源，设定好试验频率、时间和电压以及高压侧的过流保护值、过压保护值，然后开始升压试验。升压过程应密切监视高压回路，监听试品电缆是否有异常响声。升至试验电压时，即开始记录试验时间并读取试验电压值。

７、试验时间到后，仪器自动停机。试验中若无破坏性放电发生，则认为通过耐压试验。

８、在升压和耐压过程中，如发现输出波形异常畸变，而且电流异常增大，电压不稳，试品电缆发生异味，烟雾或异常响声或闪烙等现象，应立即停止升压，停机后查明原因。这些现象如果是试品电缆绝缘部分薄弱引起的，则认为耐压试验不合格。如确定是试品电缆由于空气湿度或表面脏污等原因所致，应将试品电缆清洁干燥处理后，再进行试验。

９、试验过程中，如果遇到非试品电缆绝缘缺陷使仪器出现过流保护，在查明原因后，应重新进行全时间连接耐压试验。不得仅进行“补足时间”试验。

不同的厂家生产的超低频高压发生器使用方法都是相似的，但是还是需要电力工作者在使用之前熟读产品使用说明书，并严格按照说明书的要求来进行试验，以期达到仪器的测试精度和效果。
