三倍频电源发生器基本介绍及用途
时间：2021-12-15
中试控股技术博士为您解答：三倍频电源发生器用于电力变压器、电压互感器等被试品，除了要对全绝缘变压器的主绝缘进行外施工频高压试验外，而且还要对变压器的纵绝缘以及半绝缘变压器的主绝缘进行感应高压试验。
一、基本原理
三倍频电源发生器是利用磁路的饱和特性，取出谐波中分量最大的三次谐波电压，作为发生器的电源，对感应线圈式的电气产品作匝间、段间、层间的倍频、倍压试验；以考核线圈的绝缘强度、耐压水平。

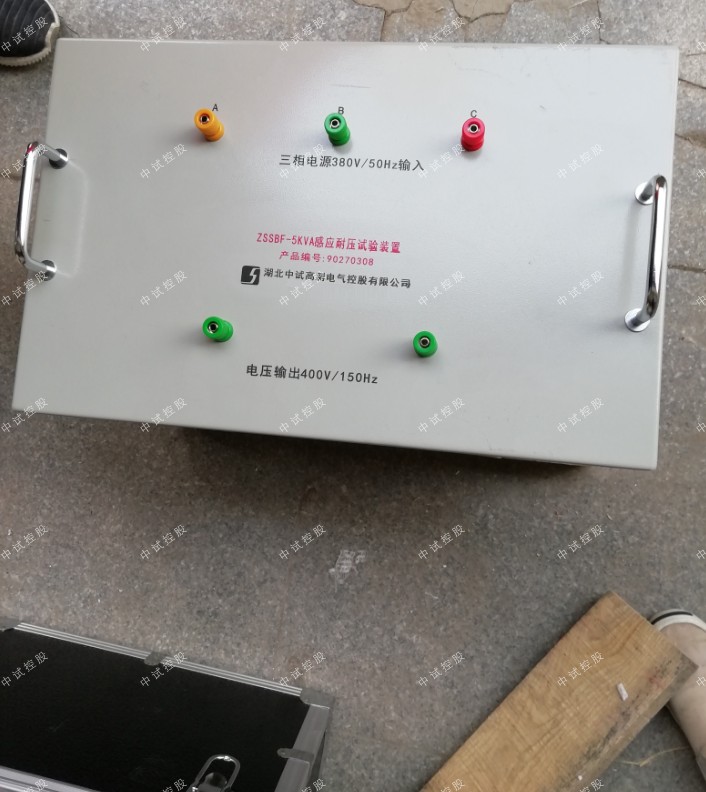

二、产品结构
由三相五柱变压器（或三台单相变压器）、单相调压器、及控制部分组成。根据用户要求，外形可为整体式，也可为分体推移式。
三、用途
1.广泛用于对电压互感器作倍频感应耐压试验；
2.对电力变压器进行分相的倍频感应耐压试验；
3.对其它感应线圈式的电气产品作倍频感应耐压试验。
四、技术参数
输入电压：三相380--420V 50HZ
输出电压：单相/0~600V(连续可调) 频率:150HZ
输入容量；15KVA
输出容量：10 KVA及以上 谐波失真：＜5%-8%
空载运行时间：≤5分钟
额定电压下的被试品持续时间：40秒
五、使用条件
1．海拔高度：≤3000M；
2．环境温度：-10℃- +40℃；
3．相对湿度：＜95%；
4．使用场地：无蒸汽、腐蚀性气体及易燃易爆性介质。
