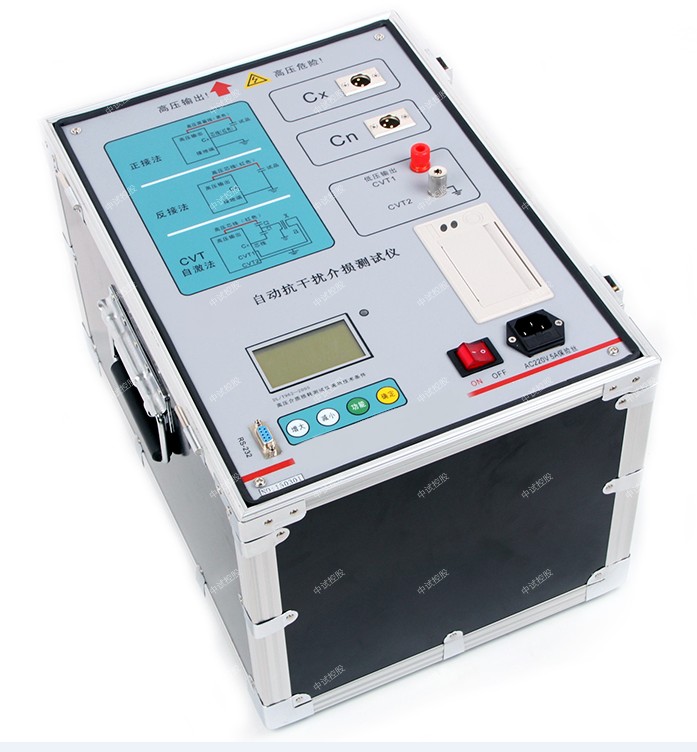

全自动抗干扰介损测试仪用来进行电力行业中变压器、互感器、套管、电容器、避雷器等

时间：2021-12-13

中试控股技术博士为您解答：全自动抗干扰介损测试仪主要用来进行电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量，具有测试速度快、精度高、使用方便可靠等很多特点，深受广大电力工作者的欢迎，本

仪器结构：

测量电路：傅立叶变换、复数运算等全部计算和量程切换、变频电源控制等。

控制面板：打印机、键盘、显示和通讯中转。

变频电源：采用SPWM开关电路产生大功率正弦波稳压输出。

升压变压器：将变频电源输出升压到测量电压，最大无功输出2KVA/1分钟。

标准电容器：内Cn，测量基准。

CN电流检测：用于检测内标准电容器电流，10μA～1A，输入电阻＜2Ω。

Cx正接线电流检测：只用于正接线测量，10μA～1A，输入电阻＜2Ω。

Cx反接线电流检测：只用于反接线测量，10μA～1A，输入电阻＜2Ω。

反接线数字隔离通讯：隔离电压20kV，采用精密MPPM数字调制解调器，将反接线电流信号送到低压侧。

工作原理：

启动测量后高压设定值送到变频电源，变频电源用PID算法将输出缓速调整到设定值，测量电路将实测高压送到变频电源，微调低压，实现准确高压输出。根据正/反接线设置，测量电路根据试验电流自动选择输入并切换量程，测量电路采用傅立叶变换滤掉干扰，分离出信号基波，对标准电流和试品电流进行矢量运算，幅值计算电容量，角差计算tgδ。反复进行多次测量，经过排序选择一个中间结果。测量结束，测量电路发出降压指令变频电源缓速降压到0V。

按被测试品是否接地分两种测量方式，即正接线测量方式和反接线测量方式。两种测量方式的原理如图所示：
