输电线路工频参数测试仪的技术指标详解

时间：2021-12-01

中试控股技术博士为您解答：在传统的输电线路工频参数测试中，采用三相自耦变和大容量隔离变压器提供测试电源，通过电力计量用的CT和PT作电信号变换，最后用指针式的高精度电压表、电流表、功率表测量各个电参数，最后计算得到输电线路工频参数测试结果。使整套试验设备体积大，重量大，需要吊车配合工作，十分不利于现场测量。

输入电源	三相AC380V±10%，50Hz
输出最大电压	AC 200V 精度：1%
输出最大电流	5A
输出信号频率	42.5Hz/57.5Hz；45Hz/55Hz；47.5Hz/52.5Hz；50Hz/50Hz
测量范围	正序电容零序电容耦合电容	正序阻抗零序阻抗互感电抗	阻抗角
测量范围	0.1～50μF	0.5～400Ω	0～360°
测量分辨率	0.01μF	0.01Ω	0.01°
测量准确度	0.1μF～1μF时±3%±0.05μF 1μF～50μF时±1.5%±0.03μF	0.5Ω～1Ω时±3%±0.05Ω 01Ω～400Ω时±3%±0.03Ω	±0.2°（电压>1.0V） ±0.3°（电压>0.2～1.0V）
外形尺寸	535 mm×435 mm×360mm（不含轮子）；重量：61kg
抗干扰参数	干扰电压：接入仪器测试电源后的纵向感应电压＜350V；干扰电流：线路首末两端短接接地时＜40A；能在仪器输出信号与干扰信号比为1:10的条件下稳定准确完成测试。
使用环境	环境温度：- 15℃ ～ +40℃ 相对湿度：＜90%

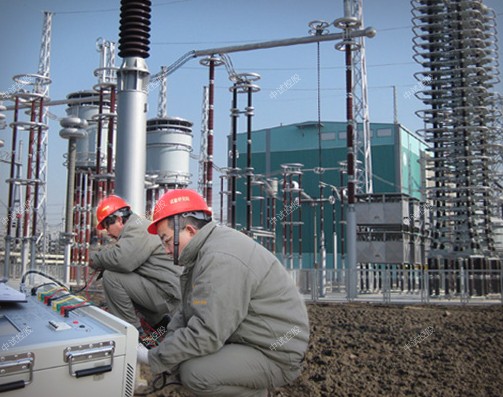

YTC6450工频输电线路参数测试仪能够准确测量各种高压输电线线路(架空、电缆、架空电缆混合、同杆多回架设的工频参数（正序电容、正序阻抗、零序电容、零序阻抗、互感和耦合电容等）。本仪器完全满足《110千伏及以上送变电基本建设工程启动验收规程》、DL/T559-94《220-500kV电网继电保护装置运行整定规程》、《GB50150-2006》的规定要求。
