三倍频电源发生器的基本讲解

时间：2021-11-29

一、基本原理：三倍频电源发生器是利用磁路的饱和特性，取出谐波中分量最大的三次谐波电压，作为发生器的电源，对感应线圈式的电气产品作匝间、段间、层间的倍频、倍压试验；以考核线圈的绝缘强度、耐压水平。

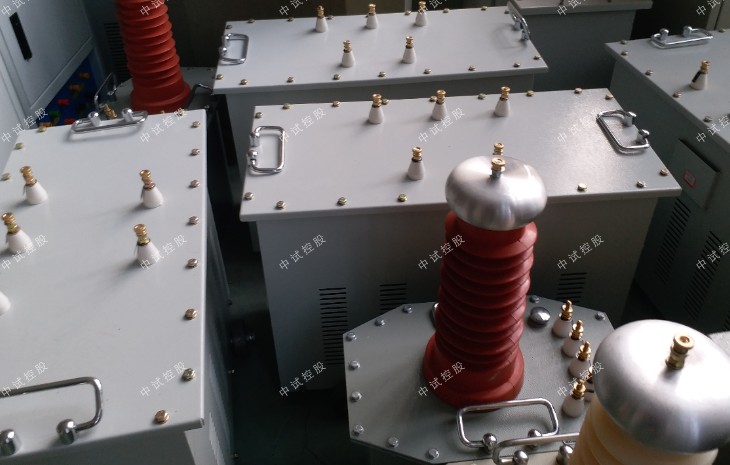

二、产品机构:由三相五柱变压器（或三台单相变压器）、单相调压器、及控制部分组成。根据用户要求，外形可为整体式，也可为分体推移式。

三、用途

1.中试控股技术博士为您解答：广泛用于对电压互感器作倍频感应耐压试验；

2.对电力变压器进行分相的倍频感应耐压试验；

3.对其它感应线圈式的电气产品作倍频感应耐压试验。
四、注意事项：
1．中试控股技术博士为您解答：本装置设有过流保护，出厂时按额定输出电流的80%整定好，用于小负载时，应根据负载实际情况重新整定；当升压过程中出现过流或击穿现象时，过流保护动作，可保护被试品，不致使被试品的事故扩大，此时也应立切断输入三相电源，不致使三倍频电源发生装置受到损坏。

2．在试验过程中，如被试品的电容量不大时，补偿电抗器一般不需接入线路。如被试品电容电流过大时，则应将补偿电抗器两端与被试品两端并联（见接线示意图），进行电流补偿，从而提高整个试验回路的功率因数，降低输出电流。

3．中试控股技术博士为您解答：因该装置是在超饱和状态下工作，因而接入三相线路的时间应尽量短，一般不超过五分钟。试验被试品时，试验时间不能超过40秒；

4．在使用分体式三倍
