微机继电保护测试仪自动试验应注意的问题

时间：2021-11-26

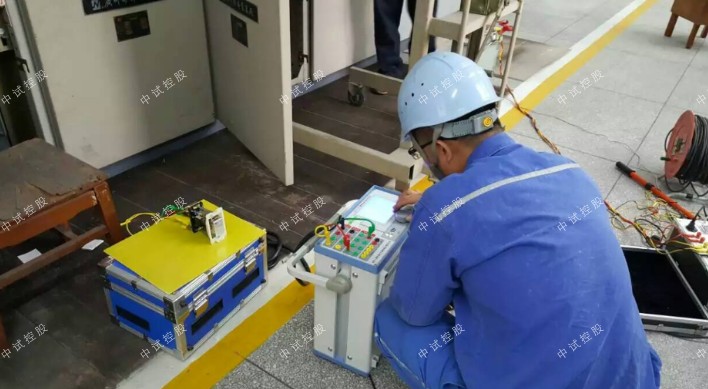

中试控股技术博士为您解答：电力工作者在实际的工作中，经常需要测量继电器和变压器的继电保护值，因此需要用到微机继电保护测试仪，而一般来说，微机继电保护测试仪的自动试验方法比较常用，也比较简单，因此本文就以微机继电保护测试仪为例，来给大家简单介绍微机继电保护测试仪自动试验应注意的问题。

自动试验时各量自动增加，继电器接点动作时装置维持各量输出在动作点位置等待下一步操作，此时按一下“▲”或“▼”键或“正向”、“反向”旋动旋钮一格，试验将按所给的方向再次自动加或减，直至下一次变位再维持在该位置等待。如此可以反复不断地按各个方向进行自动试验，测定各项动作值、返回值等。

开入量：测试时，被测元件的接点可接入任一路开关量输入端子中。

开出量：两路输出节点，一路跟踪试验的过程，在试验按下“开始”时闭合，试验“停止”时断开；另一路跟踪试验数据的变化，即在试验开始后第一次按动“▲”或“▼”按钮时闭合，试验“停止”时断开。

数据记录区：保护动作、返回时除记录动作时间及返回时间外,下部显示依次为动作、返回时Ua、Ub、Uc、Ia、Ib、Ic幅值及相位,第一行为各量动作值,第二行为各量动作时的相位,第三行为返回值,第四行为各量返回时的相位。

l组合输出量：电压和电流可以进行组合以输出不同的量：交流电压每相可输出120V。当需要较高输出电压时，可将两通道串联使用，如Ua输出120V，0°、Ub输出120V，180°，则Uab输出为240V。交流电流每相可输出40A。当需要较大输出电流时，可将两或三通道并联使用，如并联时最大电流可达80A或120A，注意并联时应使各相相位相同。

注意：1. 若输出较大电流时，请尽量用较短、较粗的接线，以减小试验回路电阻。

2. 请勿较长时间停留在输出较大电流状态，以免损坏仪器和被测设备。

3. 自动试验时自动变化时间间隔约为0.3秒，若测试时间继电器或其他动作时间较长的继电器，则测出的时间将会不正确，请改用手动变化方式测试。

看来，微机继电保护测试仪自动试验所要注意的问题还是很多的，希望各位电力工作者在实际的工作中，熟练掌握该仪器的试验方法哦！
