微机继电保护测试仪交流试验中复杂试验怎么进行

时间：2021-11-25

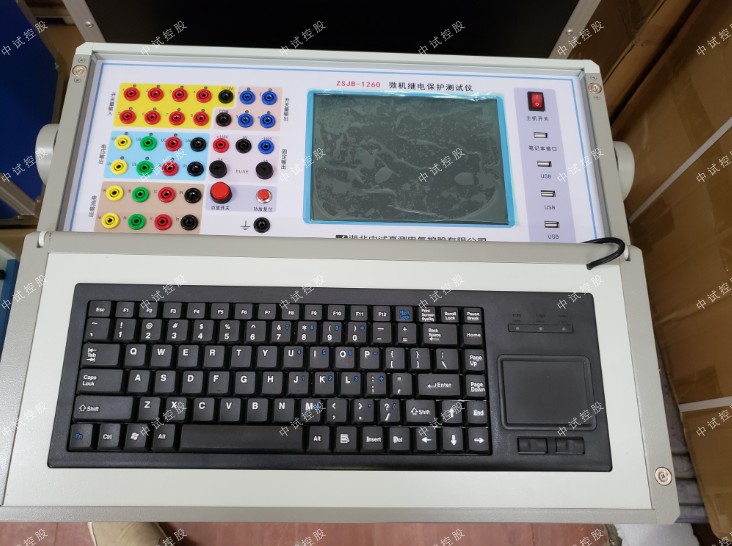

中试控股技术博士为您解答：微机继电保护测试仪是比较常见的高压电力试验设备，具有测试精度高、速度快等特点，深受广大电力工作者的欢迎，而微机继电保护测试仪交流试验，则是该设备经常需要进行的试验，但是有时候需要进行一些复杂的试验，很多电力工作者都不知道应该如何进行，因此中试控股电力在本文以微机继电保护测试仪为例，来给大家简单介绍微机继电保护测试仪交流试验中复杂试验怎么进行。

“交流试验”模块是一个非常通用的模块。当需要模拟更复杂的试验时，请点击工具栏中的短路计算按钮，将弹出如右图所示的“短路计算”对话框，在这个对话框中可以设置：

故障类型

在下拉菜单中可选择故障类型有：单相接地短路、两相短路、三相短路，或者是正常状态。其中正常状态是指三相电压为正序额定电压，三相电流为0A。

故障方向

默认情况下是“正向故障”，对有些方向性保护需模拟反向故障时，可在下拉菜单中选择“反向故障”。

额定电压

系统的额定相电压。一般额定电压为57.735V。非故障相电压为此电压。

整定阻抗

根据定值单给出的定值类型不同，在界面上可按“Z / Ф”或“R / X”两种方式设置故障阻抗。选择哪一种方式设置整定阻抗主要是根据定值单来设置，用哪一种方式设置的时候，另一种方式的值都会由计算机自动计算得出。

短路阻抗倍数

上面设置的是定值单中的“整定阻抗”，而试验时常常按0.95倍或1.05倍来进行校验。因此“短路阻抗”＝“倍数值”×“整定阻抗”，用此“短路阻抗”再参与短路计算。做“零序保护”试验时，有时可通过灵活设置短路阻抗，在不退出距离保护的情况下来躲开距离保护的抢动。

计算模型

当选择“短路电流不变”时，需要设置一定的短路电流。通过给定的“短路阻抗”和该“短路电流”计算出相应故障类型下的“短路电压”。当选择“短路电压不变”时，需要设置一定的短路电压。通过给定的“短路阻抗”和该“短路电压”计算出相应故障类型下的“短路电流”。做“距离保护”试验时，有时可通过灵活设置短路电流，在不退出零序保护的情况下来躲开零序保护的抢动。
