串联谐振试验装置不同种类电抗器参数有何不同
时间：2021-11-25
高压电力电缆投入使用之前，需要使用串联谐振试验装置来进行串联谐振试验，找到电缆的谐振点，同时不同串联谐振试验设备的电抗器有所不同，有分体式、一体式、可调式等多种，本文就以串联谐振试验装置为例，来给大家简单介绍串联谐振试验装置不同种类电抗器参数有何不同。
一体式可调电抗器技术参数：
额定工作电压：160kV-700kV
额定工作电流：0.5A、1A、1.5A
额定电感量范围：480-1050H
额定调节间隙范围：0-140mm
连续工作时间：15min
温升：小于60度
工作频率： 50Hz
可调电抗器尺寸：Ф500*1500m
可调电抗器的设计采用铁芯式结构，漆包导线绕组，干式硅胶浇注，电抗器采用玻璃丝缠绕绝缘筒外壳，具有足够的电气、机械强度、必要的
散热能力。
可调电抗器采用涡轮减速电机调节铁芯间隙，以改变其电感量。
可调电抗器铁芯无极调节，使用户快捷的找到谐振点。

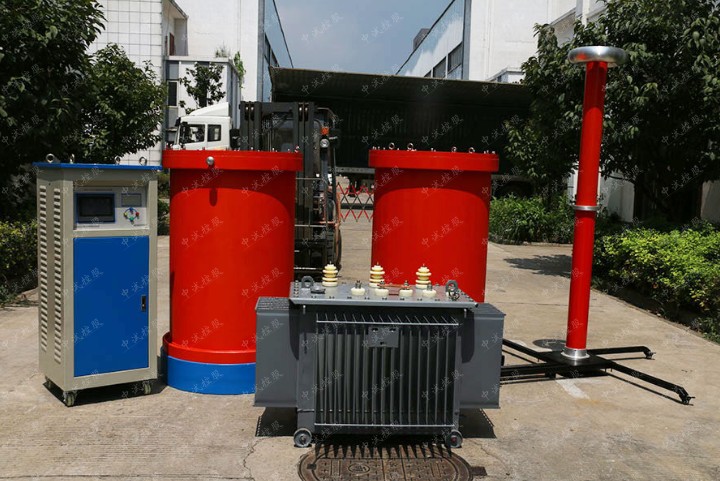

全自动一体式可调电抗器
可调电抗器采用特殊调节结构，大大降低了调感式结构固有噪音。
分体式可调电抗器技术参数：
额定容量：20kVA;
额定电压：40kV；
额定电流：0.5A；
品质因素：Q≥16 ；
额定电感量范围：252H±20%
连续工作时间：15min；
可调电抗器尺寸：Ф280*600m
重量：约60kg/节。
可调电抗器的设计采用铁芯式结构，漆包导线绕组，干式硅胶浇注，电抗器采用玻璃丝缠绕绝缘筒外壳，具有足够的电气、机械强度、必要的
散热能力，电抗器外壳可自带可移动刹车底座，方便现场操作。
可调电抗器采用涡轮减速电机调节铁芯间隙，以改变其电感量。全自动分体式可调电抗器
可调电抗器铁芯无极调节，使用户快捷的找到谐振点。
可调电抗器采用特殊调节结构，大大降低了调感式结构固有噪音。
分体式固定电抗器技术参数：
额定容量：20kVA;
额定电压：40kV；
额定电流：0.5A；
品质因素：Q≥16 ；
电感量：232H
连续工作时间：15min；
可调电抗器尺寸：Ф280*335m
重量：约35kg/节。
串联谐振试验装置不同的电抗器种类，技术参数都不一样，但是不影响使用，电力工作者可以根据自身的实际情况来选择电抗器，一般来说都是选择的分体式固定电抗器。
