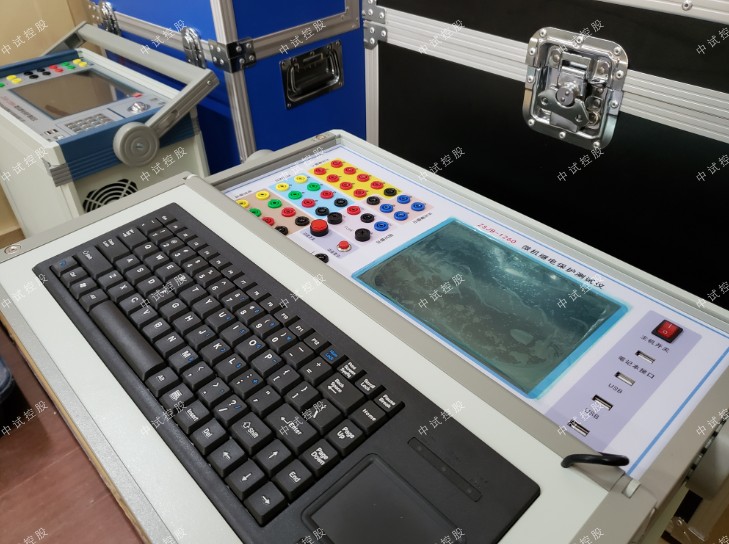

电力工作者经常需要定期检测电力变压器和继电器的内部性能,很多时候需要用到微机继电保护测试仪,在使用之前,需要先设置一下试验参数,一般来说需要进行公用试验参数设置,本文就以微机继电保护测试仪为例,来给大家简单介绍微机继电保护测试仪如何进行公用试验参数设置的方法。
Z:短路阻抗定值幅值。
φ:短路阻抗定值角度。
R:短路阻抗定值电阻。
X:短路阻抗定值电抗。
Kr、Kx:用于计算零序补偿系数,如果定值所给的参数形式与此不同,可按如下公式进行转换:
Kr = ( R0 / R1 - 1 ) / 3
Kx = ( X0 / X1 - 1 ) / 3
如果定值单中不是给出电阻和电抗的值,而是正序和零序阻抗,以及正序和零序灵敏角,则应将它们转换成电阻和电抗,再代入上述公式进行计算。对某些保护以Ko、Φ方式计算的,如果Φ(Z1)=Φ(Z0),即PS1=PS0,则Ko为一实数,此时需设置Kr=Kx=Ko 。
Ux为第四路电压通道,共有9种模式:
0 不输出电压。
+3Uo 三相交流电压的矢量和。
-3Uo 三相交流电压矢量和的反相输出。
+√3×3Uo √3倍的三相交流电压的矢量和。
-√3×3Uo √3倍的三相交流电压矢量和的反相输出。
Ua 输出A相电压。
Ub 输出B相电压。
Uc 输出C相电压。
自定义 输出自定义的电压和角度。
额定频率:在额定状态时工作的频率,一般为50Hz。
额定电压:在额定状态时输出的电压值,一般为57.740V。
负荷电流:与故障后的短路电流相比,负荷电流很小,一般为0A。
故障前时间:每次子试验项目测试前,测试仪均输出一段时间的故障前状态(即空载状态),以保证保护接点可靠复归,且重合闸准备完毕。故,该时 间的设置一般大于保护的复归时间(含重合闸充电时间),通常取20~25 秒左右。
跳闸延时:模拟断路器的跳闸动作时间,测试仪根据开入量的连接,一旦接受到保护的跳闸信号,经过“跳闸延时”后,方进入跳闸后的电压电流状态。
合闸延时:模拟断路器的合闸动作时间,测试仪根据开入量的连接,一旦接受到保护的合闸信号,经过“合闸延时”后,方进入合闸后的电压电流状态。
防抖动时间:当保护装置的动作接点闭合或打开时间小于该时间,则接点动作不被确认。
PT安装位置:PT安装在“母线侧”时,测试仪接到跳闸信号后仍然给出三相额定电压。PT安装在“线路侧”时,测试仪接到跳闸信号后输出电压为零。一般地,220KV 以下的保护,PT 位于母线侧。
故障性质:选择“瞬时性”故障时,测试仪在整个试验过程中只输出一次故障量,当测试仪接收到保护的动作信号,或者达到所设置的“故障持续时间”后,停止输出故障量,而转为输出正常的电压、电流,之后即便接收到其它开入量信号,测试仪仍然维持正常量输出不变。选择“永久性”故障时,测试仪按以下顺序输出:开始试验(输出正常量)―→输出界面上所设置的第一次故障量―→接收到保护跳闸动作信号(输出正常量)―→接收到重合闸动作信号(再次输出界面上所设置的故障量)―→再次接收到保护跳闸动作信号(再次输出正常量,并不再改变,等待停止试验)。如果需要对保护的后加速功能进行试验,一般应选择永久性故障。
跳闸方式:用于定义开入量A、B、C三端子是作为“跳A”、 “跳B”、 “跳C”端子还是“三跳”端子。若设为“分相跳闸”时,则单相故障时可以模拟只跳开故障相。即这种情况下,“跳A”、“跳B”、“跳C”哪几个信号到,模拟哪几相跳开。若设为“三相跳闸”时,则不管哪个开入量收到信号,三相均同时跳开。
微机继电保护测试仪的公用试验参数设置比较简单,电力工作者在工作中,应当先熟读产品说明书,严格按照说明书来进行试验,这样才能达到试验精度和效果哦!
