微机继电保护测试仪对角度的定义

时间：2021-11-24

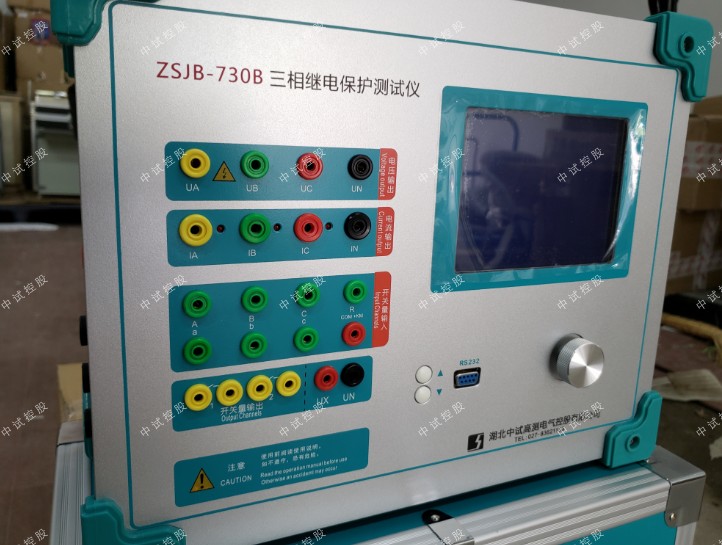

电力工作者在实际的工作中，经常需要用到微机继电保护测试仪，其中微机继电保护测试仪对角度的定义是非常重要的，那么本文就以微机继电保护测试仪为例，来给大家进行简单的介绍。

一般，微机保护对角度的定义为：电压超前电流的方向为正，反之为负。并且，常常默认电压的角度为0°，即电流的角度是以电压为参考的。右图所示为某功率方向保护的动作特性。其最大灵敏角为－45°，两个动作边界分别为：－135°≤Φ≤45°。这与X/Y坐标里的角度概念正好相反。

图中，阴影部分为保护的动作区，对应着两个动作边界：45°和－135°。试验设置试验参数时，应保证两个搜索边界分别大于45°和小于－135°，也即在非动作区。然后将由非动作区向动作区搜索。

在测试保护的最大灵敏角时，若不知道其实际的动作边界，可采用以下方法进行探求：

将“测边界”页面中的“Ф（U，I）搜索范围从”设置为0°，开始试验。若保护不动作，再将该参数该为30°，以次类推。假设当Ф（U，I）为20°时保护不动作，在0°时动作，则说明保护的一条动作边界在0°～20°之间。用同样的方法找出保护动作的另一条边界的大致范围，假设为－130°～－120°。

在软件界面上设置搜索角时应注意，软件总是从“Ф（U，I）搜索范围从”这个角度开始按步长增加，测试出一条动作边界后，再从“到”这个角度开始按步长减小。所以，假设“Ф（U，I）搜索步长”设置为1°（正值），则以上面的数据为例时，“Ф（U，I）搜索范围从”应设为-130°，“到”应设为20°。

微机继电保护测试仪对角度的定义，需要大家知道其原理并熟练掌握。
