微机继电保护测试仪辐射式扫描原理

时间：2021-11-23

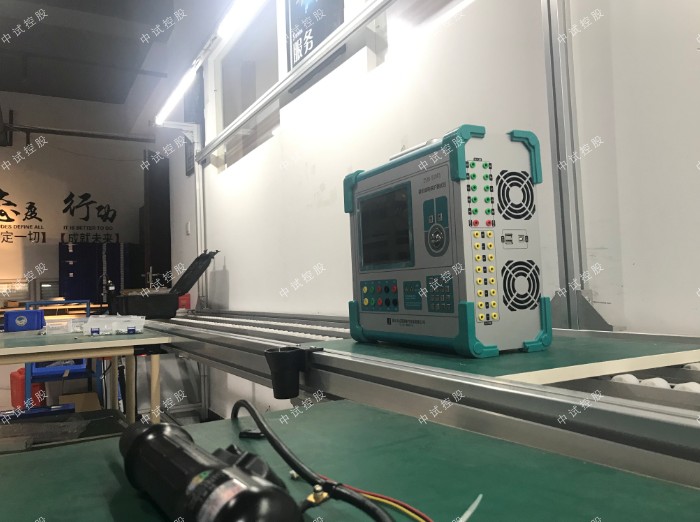

电力工作者在实际的工作中，经常需要用到微机继电保护测试仪用来进行高压电力试验，该设备由于精度高，很适合做一些对数据比较敏感的试验，同时微机继电保护测试仪的辐射式扫描是其经常需要做的试验，本文就以微机继电保护测试仪为例，来给大家简单介绍微机继电保护测试仪辐射式扫描原理。

试验中待测试的扫描边界点由扫描角区域和步长决定，此处，扫描角度以平行于R 轴为 0°。例：取扫描角区域为 0°到 360°，步长为 30°，则程序自动以 0°为起点，以360°为终点，按逆时针方向，每隔 30°计算一条扫描线。各扫描线的起点均为中心阻抗Z ，长度由扫描半径决定，每条扫描线与整定边界特性的交叉点即为测试时等待搜索的动作边界点。

如果程序计算过程中发现某条扫描线的搜索起点或终点的电压、电流越限，则自动忽略该扫描线。

测试开始时，测试仪首先测试中心点的动作情况。中心点必须动作，否则将停止试验。这是因为沿每一扫描半径线由半径端点向中心点搜索被认为是从动作区外向动作区内搜索，如中心点不动，搜索势必无法进行。中心点动作后，沿每条半径线的搜索是从半径端点逐点向前推进进行测试，在半径端点处不动作，逐点推进直至找到动作点，即为该线的动作边界值，在阻抗平面上打上圆点标记，再进入下一条线搜索。

在每一个阻抗点，装置首先进入故障前状态输出正常状态值，等待“故障前时间”，再输出故障状态量（此故障量根据该点阻抗和故障电流计算得出）。

微机继电保护测试仪是比较常规的电力试验设备，电力工作者需要熟练掌握其基本的试验原理。
