电缆识别仪如何进行如何进行电缆识别工作

时间：2021-11-22

中试控股技术博士为您解答：电力工作者在工作中，经常需要对各种电缆进行识别，因此需要用到电缆识别仪，但是很多人都不知道该设备应当如何使用，本文就电缆识别仪为例，来给大家简单介绍电缆识别仪如何进行如何进行电缆识别工作。

把Φ200mm柔性线圈按照图示箭头方向依次环绕在各条电缆上。

以下接线图适合于目标电缆为停电电缆的现场识别，请确认柔性线圈上的箭头指向电缆远端（电缆芯线接地的那一端），即注意脉冲编码电流信号正输入的方向。

注意：请勿将线缆靠近线圈接口处进行测量，以免造成误差。

识别步骤

1、确认发射机工作正常：

请严格按照发射机说明书中的要求进行检查。

2、近端识别确认：

在发射机一端用柔性线圈卡住电缆有铠装或铜屏蔽的部位（如果有困难，就卡住发射机的红色连接线）；柔性线圈接口上的箭头指向电缆远端；调节增益，让彩色电子表盘指示8或9，绿色光栅顺时针动态指示。屏幕下方显示“电缆识别成功”，并伴有“嘀”提示音。

注意：这一步可以确认采用多大的增益合适，发射机输出信号强，接收机所用的增益就小。

增益调节：

按左右箭头键分别用来减小或增大增益，1-6级，第6级最强，按动左右箭头键时，接收机内的信号增益会随之改变，液晶上的光标也会移动到相应的增益大小数字上。

3）目标识别：

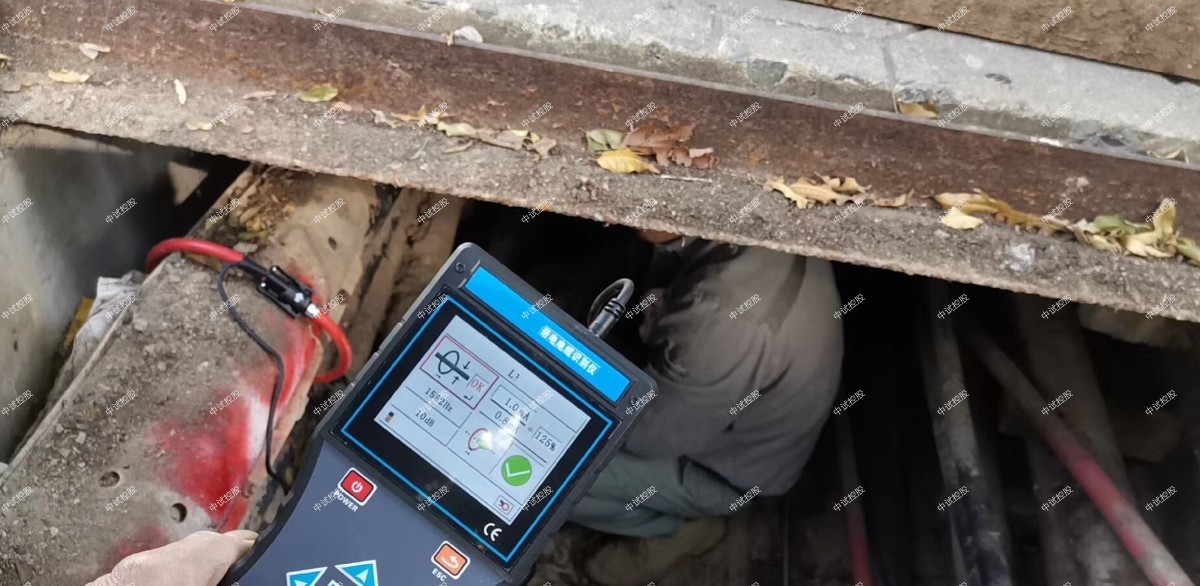

在需要识别的地方，让柔性钳上的箭头指向远端，用柔性线圈依次卡住每一根电缆，观察液晶，等待显示测量结果。当绿色光栅顺时针动态指示，下方显示“电缆识别成功”，并伴有“嘀”提示音时，证明这条电缆就是目标电缆；当红橙色光栅逆时针动态指示，下方显示“非目标电缆”，或者没有光栅指示，下方显示“无识别信号”，没有“嘀”提示音，则证明是其他电缆。“嘀”提示音响起间隔为2秒和1秒。
