微机继电保护测试仪怎么做功率方向继电器试验

时间：2021-11-20

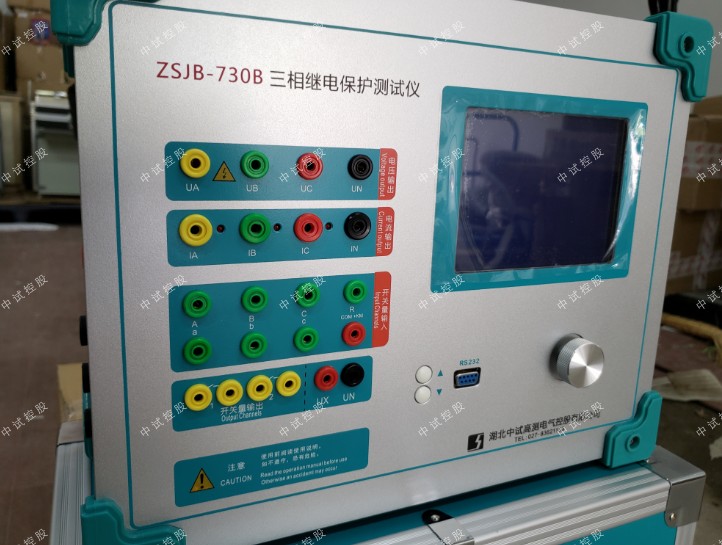

中试控股技术博士为您解答：电力行业的从业人员，经常需要对电力继电器进行功率方向继电器试验，该项试验很多人都不知道怎么做，本文就以微机继电保护测试仪为例，来给大家简单介绍微机继电保护测试仪怎么做功率方向继电器试验。

试验设置：

保护类型：根据待测试继电器的类型，程序提供了三种常见的继电器类型，包括“相间功率方向” 、“零序功率方向” 、“负序功率方向”。

故障类型：选择不同的保护类型时，程序会自动列出与之相匹配的故障，括号内是接线提示。

额定电压：待测试继电器的额定电压。

频率：输出至待测试继电器交流电压、电流的频率。故障电压：故障相输出的电压。

故障电流：故障相输出的电流。

动作边界1：线电压角度由此开始递增变化，搜索第一个动作边界。

动作边界2：线电压角度由此开始递减变化，搜索第二个动作边界。

角度步长：试验过程中，电压角度的每次变化步长。

当前角度：试验时，显示当前输出的线电压角度。

故障前时间：进入故障前的时间，此时电流为0，电压为额定电压。

故障时间：输出故障电压、故障电流的时间。

复归时间：退出故障后的时间，此时电压、电流均为0。

防抖动时间：当保护装置的动作接点闭合或打开时间小于该时间，则接点动作不被确认。

试验过程：

故障前时间，装置输出额定电压，电流输出为0。故障前时间后，进入故障时间，电压输出故障电压，电流输出故障电流，且故障电压超前于故障电流的角度为软件显示的“当前角度” 。经故障时间后，若装置未收到保护动作信号，则进入复归时间，电压电流输出为0。复归时间后，再依次进入故障前时间，故障时间，此时故障电压超前于故障电流的角度按角度步长递增，依次类推，直至保护动作，此时记录的角度值为动作边界1。

再次进入复归时间，故障电压超前于故障电流的角度从动作边界2开始，逐次递减，直至保护动作，此时记录的角度值为动作边界2。

找到两个动作边界后，得出最大灵敏角（动作边界1＋动作边界2）/2。

然后仪器直接给出电压超前于电流的角度为最大灵敏角，并开始计时，收到保护动作信号后，停止计时，得出动作时间(最大灵敏角下测得的动作时间)。

微机继电保护测试仪是比较常见的电力试验设备，电力工作者需要熟练掌握其试验方法，熟练掌握试验方法才能达到应该有的测试精度。
