如何根据变压器有载开关测试仪测试的波形来判断开关有何故障

时间：2021-11-19

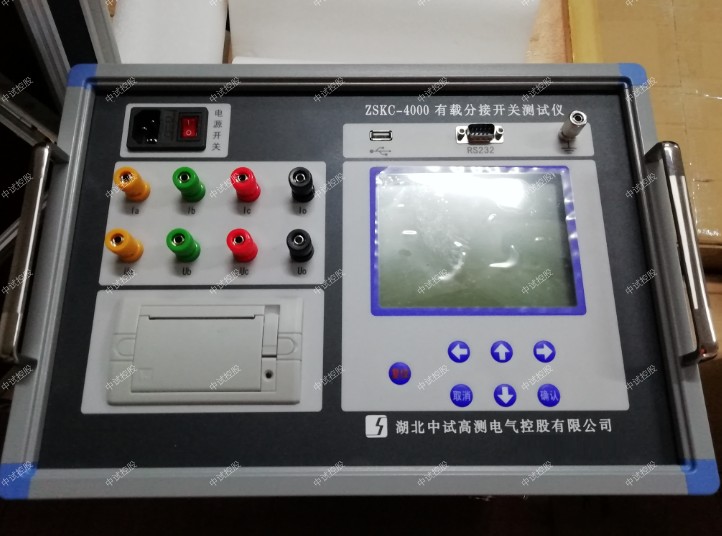

中试控股技术博士为您解答：电力变压器在长时间使用之后，需要定期检查其内部的分接开关的绝缘性能，因此需要用到变压器有载分接开关测试仪，那么当仪器测出波形之后，需要怎么解读呢？本文以变压器有载分接开关测试仪为例，来给大家简单介绍如何根据变压器有载开关测试仪测试的波形来判断开关有何故障。

1号：图中的波形无断开点，过度总时间T4=46在标准的35～50ms之内。开关动作前测试线等引起的电阻R0=01Ω左右，开关动作接入的电阻值R1=5Ω，R2= 5Ω左右，且两个电阻桥接的过程很清楚。说明开关正常。

2号：图中的波形有明显断开点，过度总时间在标准之内。但开关动作接入的电阻值R1=45Ω以经断开，本仪器测量有效值为42Ω超过就视为断开，而且断开时间达20ms，严重超过标准中偶而断开时间2ms以内的规定。开关以经损坏要检修，如不检修带电操作将造成严重后果。

3号：图中的波形有明显断开点，过度总时间在标准之内。开关动作接入的电阻值正常，但两个电阻桥接的过程有5ms的断开时间。可以肯定开关有开路性故障，一定要检修后才能投入使用。

4号：图中的波形有断开点，过度总时间T4=46在标准的35～50ms之内。开关动作前后接入的电阻值正常，且两个电阻桥接的过程很清楚。但从R2往线包过渡桥接时有断开，这时要通过坐标的时间刻度，看断开点有没有超过标准中偶尔断开时间2ms以内的规定。如果没有超过2ms或电阻最大值没有超过本仪器测量有效值42Ω。就可以继续使用。超过了就重复测试几次看是不是都超过标准，如果都超标准说明有问题。

根据波形来判断数据是电力工作者需要掌握的技能，需要多看多练。
