微机继电保护测试仪如何设置状态条件
时间：2021-11-19

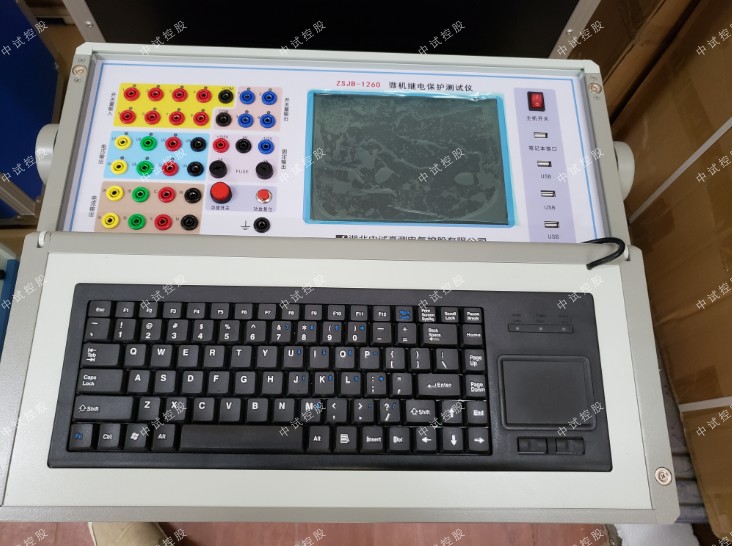

中试控股技术博士为您解答：电力工作者在工作中，经常需要对电力继电器和变压器进行性能试验，测试其性能的好坏，因此需要用到微机继电保护测试仪，那么微机继电保护测试仪设置状态条件应当如何进行呢？本文就以微机继电熬好测试仪为例，来给大家进行简单的讲解。
在“状态条件”属性页中设置当前状态的触发条件。最长状态时间和开入量触发可同时选择作为一种触发条件。两者为“或”的关系，只要其中一个条件满足，试验将进入到下一状态。在故障前状态最长状态时间的设定时，一般要大于保护装置的整组复归或重合闸的充电时间。当满足所设置的触发条件后，试验自动进入到下一状态。触发条件满足后，测试仪的对该状态的输出要在触发后延时结束后(设置了触发后延时时间)，方进入到下一试验状态。在“状态条件”属性页中还可以设置开入量、开出量和状态插入的位置。
最长状态时间：测试仪输出某一状态量的最长状态时间，结束后进入下一状态。
开入量触发：测试仪接收到保护动作信号，并满足设置的逻辑关系后，自动进入下一状态。
按键触发：单击“下一状态”按键或F4快捷键进入下一状态。
GPS触发：将GPS同步时钟装置与主机相连，当下一个整点分钟到时，软件自动输出下一状态。
开入量：通过选择开入接点之间的逻辑关系，可以同时记录多接点的保护动作情况。
开出量：进入状态后，测试仪各开出量的状态是断开还是闭合。
触发后延时：状态被触发后经此延时才进入。
防抖动时间：当保护装置的动作接点闭合或打开时间小于该时间，则接点动作不被确认。
微机继电保护测试仪状态条件设置比较简单，需要每个电力工作者都熟练掌握。
