微机继电保护测试仪交流试验测试时应注意的事项

时间：2021-11-18

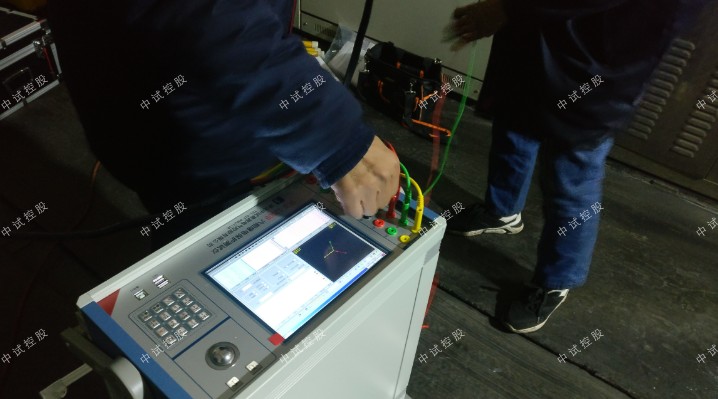

电力工作者在工作中，经常需要用微机继电保护测试仪来进行电力变压器、继电器的性能测试，因此该设备具有较大的实用性，但是由于该设备精度比较高，因此在使用的过程中，需要注意的问题有很多，本文就以微机继电保护测试仪为例，来给大家简单介绍微机继电保护测试仪交流试验测试时应注意的事项。

在测试常规继电器时，“开关变位确认时间”应设置得大一点，比如20ms左右；若测试的返回值误差过大，可能是由于继电器接点抖动过大，这时可以选择“手动”方式来完成；在测试继电器的动作时间时，测试仪输出的交流量应大于保护的启动值，以保证保护可靠动作。

在测试多段式过流保护时，一般是一段一段地分别进行试验。也就是说，做Ⅰ段定值的时候，把Ⅱ段、Ⅲ段都退出，然后逐步升电流直到保护动作。在这种方式下测出的动作时间往往是不准确的。测动作时间时，最好是直接由测试仪输出1.2倍及以上的整定动作值（低电压保护为0.8倍及以下）,保证保护能够启动动作，这样测出来的动作时间就比较准确。

测试距离保护时，短路阻抗在小于整定定值的时候保护才会出口，所以一般取定值的0.95倍来做试验，可保证保护能够可靠出口；在模拟接地距离故障的时候，零序补偿系数一定要设置正确；

校验零序电流定值时，要注意区分定值单里给出的是3I0的定值，还是I0的定值。如果是I0的定值，在测试模块的左下角会有显示，如果是3 I0的定值，则将左下角显示的I0的值乘3，看是不是和定值一样。对于距离和零序保护定值的校验，后面有专门的校验模块，测试会更方便，关于这部分软件已在后面介绍。

测试低周保护时，选择频率可变。频率变化的步长根据精度的要求来设置，最好是选择“自动”的方式来完成，因为低周有df/dt的闭锁值，用手动方式的话不好控制。频率从50开始下降一直降到保护动作为止，需要注意的是，间隔时间应该大于保护的动作时间。

微机继电保护测试仪是一款比较常规的高压电力试验设备，电力工作者在工作中经常需要用到，因此其试验方法和需要注意的地方需要电力工作者熟练掌握。
