真空度测试仪的试验方法

时间：2021-11-17

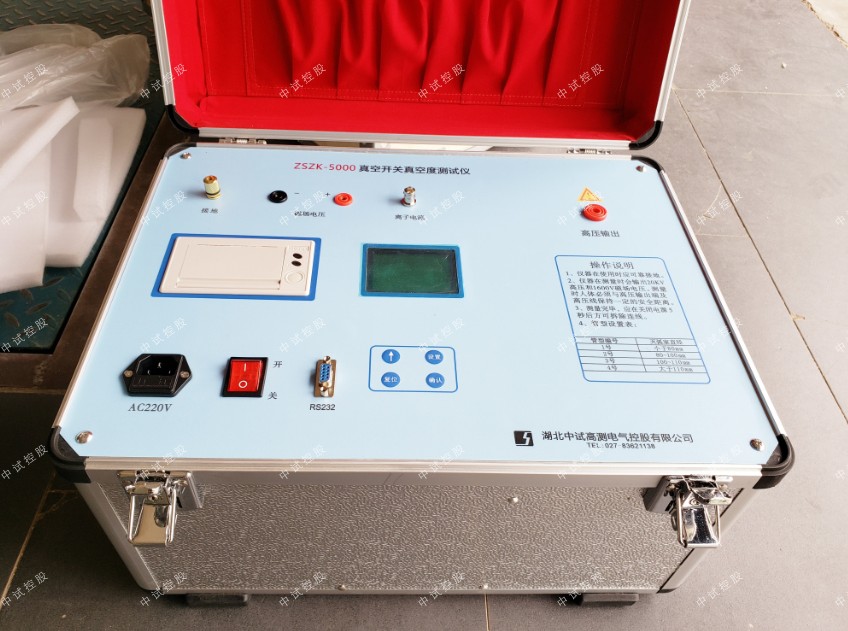

中试控股技术博士为您解答：压开关的真空度是一个比较常见的高压开关参数，需要定期检测，用来判断高压开关的性能，因此需要用到高压开关真空度测试仪，本文就以真空度测试仪的试验方法.

1、将被测的真空管两端断电。被测的真空管不必从开关柜上拆卸，但必须使真空管处于正常的断开状态，并打开真空开关进出线的刀闸；若真空开关还没有装上，也需要采取措施使真空开关动静触头处于正常开距状态，并将其置于绝缘良好的支撑架上，同时要注意磁控线圈的安装位置，应安装在灭弧室中间略偏动触头的位置。

2、将被测的真空管按图4与仪器接线。具体的操作为：先将仪器接地端接到大地上，再将磁控线圈通过磁场电流线连接仪器的磁场电压正、负端，将高压输出端用高压电缆连接到真空管的静触头上，将离子电流输入端通过离子电流线（屏蔽线）接至真空管的动触头上。

3、功能选择。接线完毕后打开仪器电源开关，液晶屏将显示如图所示的界面①约3秒，随后显示界面②。这时可以通过“设置”键来移动光标选择所需调整的年、月、日，然后按“↑”键来调节数字与当前的日期一致，调整完成后按“确认”键则进入界面3，这时可以通过“↑”键或“设置”键移动光标以选择相应的功能，仪器将会根据所选择的功能执行管型设置、测量、查看历史数据等任务。

4、设置管型。选择“设置管型”功能后,按确认键,屏幕会进入设置管型界面。此时，按“↑”键或“设置”键即可进行管型设置，具体的管型设置参数表如下：

灭弧室直径≤80mm 1号管型

80＜灭弧室直径≤100mm 2号管型

100mm＜灭弧室直径≤110mm 3号管型

110mm＜灭弧室直径 4号管型

注意：一般情况下玻璃管的壁厚为5mm,陶瓷管的厚度为10mm。

先测量出真空管的周长L，然后算出真空管的直径(L/3.14)，再用直径减去2倍真空管的壁厚即为灭弧室直径。

5．真空度测量。在进行测量前必须先进行管型设置）。按确认键返回界面选择“测量”按确认键,进行真空度测量。

6．测量结束后，关闭仪器电源，并等待5秒后方可拆线。拆线时应先拆除与仪器相连的测试线，再拆除与真空管、磁控线圈的连线。

高压开关真空度测试仪是一个比较常用的高压电力试验设备，电力工作者需要熟练掌握其试验方法。
