三通道直流电阻测试仪的性能特点及需要注意的安全措施

时间：2021-11-16

一、概述

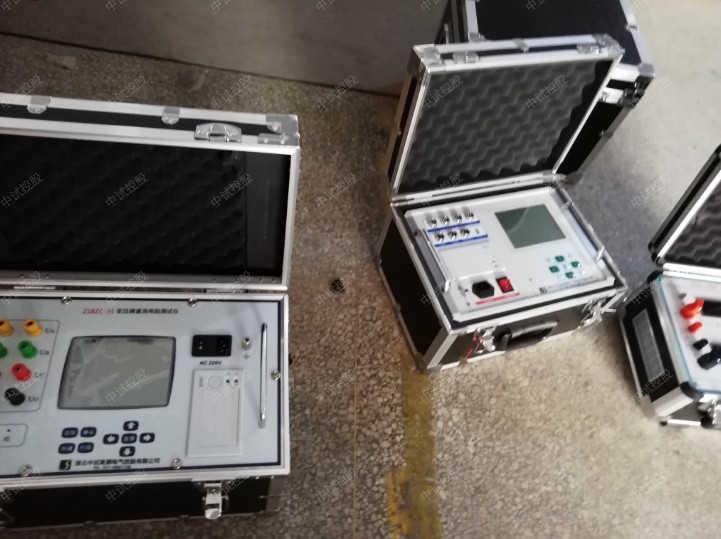

中试控股技术博士为您解答：三相直流电阻测试仪是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要，我公司利用自身技术优势开发研制了新一代直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，还具有自动放电和放电音响报警指示等功能。仪器测量精度高，操作简便，可实现变压器直流电阻的快速测量。

二、性能特点
1、本仪器自动选择输出电流（最大可以输出10A）。
2、测量范围宽（0Ω-100Ω），能测量变压器、互感器等感性直流电阻。
3、显示器采用480*272点阵65K色彩色大屏幕，显示数据清晰易读。
4、本仪器带有万年历、100组数据存储、温度自动换算等功能，关机不丢失数据。本机还设有打印机可以输出打印测试数据，“U盘”接口方便导出数据以供查阅编辑。
5、本仪器设有RS485通讯接口，配合上位机操控软件，实现远距离控制测量。
6、本仪器设有三相同测功能，以应对星型接法绕组一次接线完成三相直阻测量，自动计算三相不平衡率，极大节省测量时间提高工作效率。也可以采用逐相测试功能，针对YN、D（Y）连接方式的变压器进行逐相测试，测试完成，自动计算三相不平衡率。
本仪器还设有自动助磁功能，针对铁芯五柱低压角接变压器绕组的测试，采用高低压串激磁的方法进行测试，仪器内部自动连结绕组的助磁回路，可快速准确测试低压绕组的直流电阻。
7、本机具有音响放电报警，放电指示清晰，减少误操作。
8、本机具有输入误接AC380V电源保护报警保护功能，减少误操作对仪器的损害，本机还具有完善的反电势保护抗拉弧能力强。
9、本机具有适用温度宽、精度高、防震、抗干扰、稳定性高、携带方便等特点。

三、安全措施
1、使用本仪器前一定要认真阅读本手册。
2、仪器的操作者应具备一般电气设备或仪器的使用常识。
3、本仪器户内、户外均可使用，但应避免雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。
4、本仪表属高精密仪表，应避免剧烈振动。
5、对本仪器的维修、维护和调试应由专业人员进行。
6、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。
7、测量无载调压变压器，一定要等放电报警音停止后，再切换变压器档位。
8、在测试过程中，禁止拆卸和移动测试夹和供电线路。
