微机继电保护测试仪如何做阻抗特性实验
时间：2021-11-15

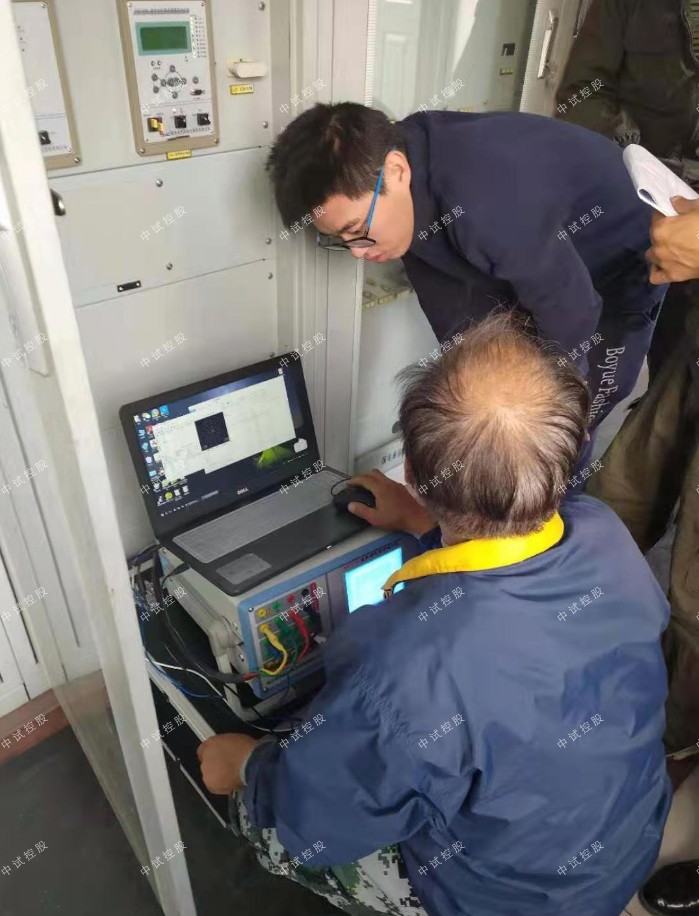

中试控股技术博士为您解答：微机继电保护测试仪是比较常规的高压电力试验设备，具有精度高、速度快、方便灵活等特点，很受广大电力工作者的欢迎，而微机继电保护测试仪的阻抗特性实验是比较常规的试验项目，本文就以微机继电保护测试仪为例，来给大家简单介绍微机继电保护测试仪如何做阻抗特性实验。
扫描方式：辐射式扫描比较适用于封闭型的动作边界特性扫描；平行式扫描比较适用于直线式边界特性的扫描。
搜索方式：可选择双向逼近和单向逼近两种搜索方式。
1、双向逼近，即对分搜索方式，先测试搜索起点（在非动作区）和终点（在动作区）的动作情况之后，取二者的中点进行测试，如果动作，则将该点取代终点，如果不动作，则将该点取代起点，再取起点和终点之中点进行测试，如此不断推进，一直搜索至所取最后两个测试点之间差值在“搜索精度”范围之内才认为找到动作边界点。双向搜索可以搜索到较精确的动作边界点，搜索速度也更快捷。
2、单向逼近，从起点开始，按所设置步长从变化初值向变化终值的方向一步一步进行搜索，当搜索至某个点时保护动作，则认为搜索到动作点，打下一个点后结束该条搜索线的搜索并进入下一条搜索线搜索。
搜索精度：当设置为“双向逼近”的搜索方式时，它是搜索的最后两个测试点之间距离，只有小于该距离才停止搜索。当设置为“单向逼近”的搜索方式时，该值表示搜索阻抗的步长。
扫描范围：为了加快动作边界的搜索，各扫描线上的搜索起点应尽可能地接近边界点，为此程序提供了扫描范围的设置，边界点只在每条扫描线扫描半径的(100 - 扫描范围)%到100%之间进行搜索。一般地，应保证扫描半径的(100 - 扫描范围)%位于动作区内，100%位于动作区外，即扫描线必须完全覆盖动作边界。
坐标半径：阻抗图显示的坐标正半轴、负半轴长度。
扫描半径：扫描半径应大于保护阻抗整定值的一半，以保证扫描圆覆盖保护的各个动作边界。搜索时是从非动作区（扫描线外侧点）开始扫描。试验期间，如果发现在扫描某条搜索线的外侧起点时，保护就动作了，则说明这条扫描线没有跨过实际的阻抗边界，即整个搜索线都在动作区内，不符合“每条搜索线都应一部分在动作区内，另一部分在动作区外”的原则。这时，请适当增大“扫描半径”。
起始角度：扫描角的起始角。
终止角度：扫描角的终止角，终止角和起始角沿逆时针方向所包围的区域即为扫描角区域。
角度步长：从扫描角起点开始，以步长为间距，沿逆时针方向确定需要测试的扫描线。通过设置起始角度、终止角度以及角度步长来设置系列搜索线。如果角度步长设置得很小，虽然搜索出的点很多，有利于提高边界搜索精度，但也会大量增加试验时间，实际测试时请选择适当的角度步长。
扫描长度：平行式扫描时，每条扫描线段的长度。
扫描间距：平行式扫描时，相邻两条扫描线之间的最短距离。
扫描线数：平行式扫描时，从起点阻抗 Z 开始，平行扫描线的最大条数。
扫描倾角：平行式扫描时，每条平行扫描线的倾斜角，相对于横坐标的正方向而言，即与 R 轴正方向的夹角。
Z：极坐标形式的幅值。
Φ：极坐标形式的角度。
R：直角坐标形式的电阻。
X：直角坐标形式的电抗。
微机继电保护测试仪比较精密，电力工作者需要熟练掌握试验方法。
