微机继电保护测试仪阻抗特性试验如何进行故障设置
时间：2021-11-13

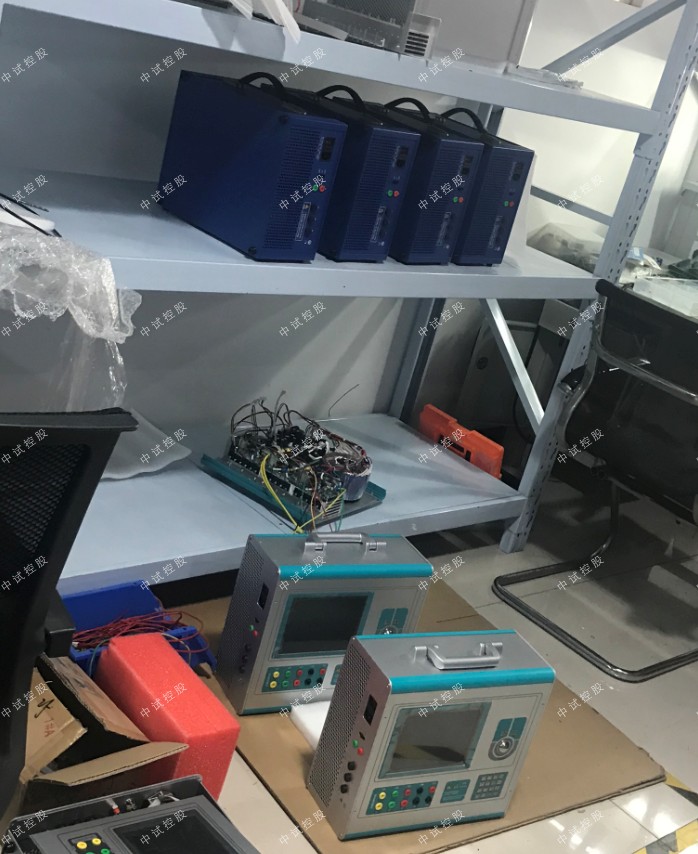

中试控股技术博士为您解答：微机继电保护测试仪是一款比较常规的高压电力试验设备，主要用来对电力变压器、继电器进行性能检测，具有精度高、速度快、方便可靠等诸多优点，很受广大电力工作者的欢迎，本文就以微机继电保护测试仪为例，来给大家简单介绍微机继电保护测试仪阻抗特性试验如何进行故障设置。
Kr、Kx：用于计算零序补偿系数（Kr／Kx），如果定值所给的参数形式与此不同，可按如下公式进行转换：
Kr = ( R0 / R1 – 1 ) / 3
Kx = ( X0 / X1 – 1 ) / 3
如果定值单中不是给出电阻和电抗的值，而是正序和零序阻抗，以及正序和零序灵敏角，则应将它们转换成电阻和电抗，再代入上述公式进行计算。对某些保护以Ko、Φ方式计算的，如果Φ(Z1)＝Φ(Z0)，即PS1=PS0，则Ko为一实数，此时需设置Kr＝Kx＝Ko 。
额定电压：在额定状态时输出的电压值，一般为57.740V。
额定频率：在试验时输出的频率值，一般为50Hz。
负荷电流：在额定状态时输出的电流值。
负荷电流相位：以电压为参照，负荷电流相对于电压的角度偏移。
故障前时间：故障前时间内输出空载（或负荷）状态，通常用于模拟继电器或保护的复归。一般地，故障前时间必须能保证保护可靠复归。
故障时间：故障时间阶段输出故障后的电压、电流状态。为了正确地搜索出本段的动作边界，必须保证“故障时间”的设置大于本段的整定动作时间，但小于下一段的整定动作时间。如测试距离保护II 段的动作边界，则“故障时间”必须大于II 段的整定时间，但小于III 段的整定时间。
故障类型：程序提供了11 种故障类型，包括A 、B 、C 接地，AB 、BC 、CA 相间短路，AB 、BC 、CA 两相接地，三相短路。
故障方向：可设置为正向故障或反向故障。
短路电流：短路故障时，流经保护安装处的故障相电流。
抖动时间：当保护装置的动作接点闭合或打开时间小于该时间，则接点动作不被确认。
Ux为第四路电压通道，共有6种模式：
0 不输出电压。
+3Uo 三相交流电压的矢量和。
-3Uo 三相交流电压矢量和的反相输出。
+√3×3Uo √3倍的三相交流电压的矢量和。
-√3×3Uo √3倍的三相交流电压矢量和的反相输出。
自定义 输出自定义的电压和角度。
不同的厂家生产的微机继电保护测试仪试验方式都是大同小异的，电力工作者需要先熟读产品说明书，然后熟练掌握！
