怎么进行电抗器电感的测量

时间：2021-11-05

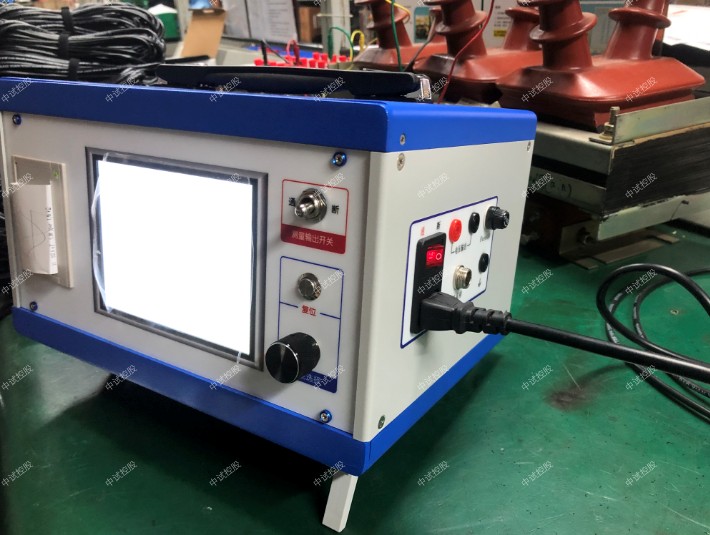

中试控股技术博士为您解答：电抗器的电感需要定期进行测量，因此需要用到电容电感测试仪，本文就以电容电感测试仪为例，来给大家简单介绍怎么进行电抗器电感的测量。

接线方法同测量电容时一样，只是被测试品为电感；

开机按【确认】后屏幕显示主菜单画面，将光标移至【设置】处，进入第3屏设置参数，将【等效阻抗】设为【串联电感】模式。按【确认】键并存入设置值，回到主菜单。将光标移至【测量】处，按确认进入测量状态。

将光标移至【设置】处，进入第3屏设置参数，将【等效阻抗】设为【并联电容】模式。按【确认】键并存入设置值，回到主菜单。

将光标移至【测量】，按【确认】键进入测量，将【电压输出开关】置于【通】的位置即进行电容测量，液晶屏幕上显示的数据即是测量结果。

将【电压输出开关】置于【通】的位置即进行电感测量。

电感测量注意事项

被测电感的Q值越高，测量准确度越高。

因仪器测试电压较高，测量小电感量电感时（10mH以下），测试时间不宜过长，在测试结果稳定后尽快关断电压输出开关，以免大电流损坏仪器电源和被测试品电感。

电容电感测试仪来进行电抗器电感的测量是一个比较常规的测试项目，电力工作者需要熟练掌握哦！
