怎么使用微机继电保护测试仪来搜索阻抗边界？

时间：2021-11-03

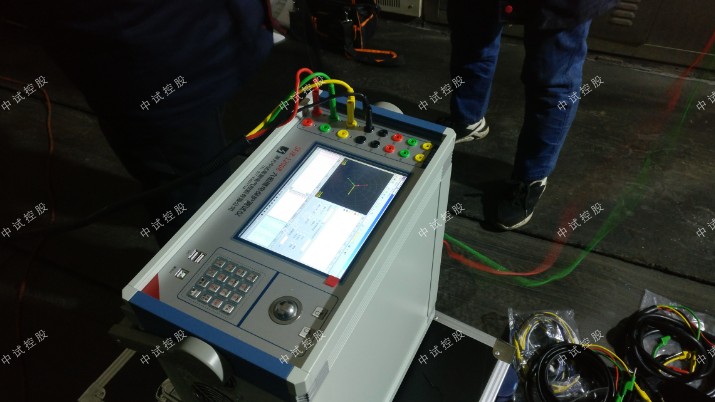

电力工作者在工作中，经常需要对高压变压器、继电器、发电机进行试验，判断设备性能的好坏，而这些设备的阻抗试验，是一个非常常规的试验项目，需要电力工作者熟练掌握，本文就来给大家简单介绍如何使用微机继电保护测试仪来进行搜索阻抗的边界。

中试控股技术博士为您解答：选择“搜索阻抗边界”测试项目时，需设置放射状扫描线，如右图所示。扫描线的设置参照以下方法：

扫描中心：扫描中心应尽可能设置在保护的理论阻抗特性图的中心位置附近。扫描中心可以直接输入数据，也可以用鼠标直接点击选择扫描中心。修改扫描中心后，坐标系的坐标轴将自动调整，以保证扫描圆始终在图形中心位置，即扫描中心在图形中心。

扫描半径：扫描半径应大于保护阻抗整定值的一半，以保证扫描圆覆盖保护的各个动作边界。搜索时是从非动作区（扫描线外侧点）开始扫描。试验期间，如果发现在扫描某条搜索线的外侧起点时，保护就动作了，则说明这条扫描线没有跨过实际的阻抗边界，即整个搜索线都在动作区内，不符合“每条搜索线都应一部分在动作区内，另一部分在动作区外”的原则。这时，请适当增大“扫描半径”。

扫描步长：只对“单向搜索”方式有效，直接影响“单向搜索”方式时的测试精度。

扫描范围：默认情况下都是按100%的范围扫描。设置适当的扫描范围，往往可以躲过别的段阻抗保护误动作。例如，设扫描范围为80%，搜索线如右图。

搜索角度：通过设置起始角度、终止角度以及角度步长来设置系列搜索线。如果角度步长设置得很小，虽然搜索出的点很多，有利于提高边界搜索精度，但也会大量增加试验时间，实际测试时请选择适当的角度步长。

自动设置扫描参数：在整定参数页中，设定好整定阻抗值后，软件将根据整定阻抗值自动计算出扫描中心位置和扫描半径的经验值。该值如果仍有不合适，可以在此基础上进行调整。

微机继电保护测试仪的阻抗试验，不同的厂家的产品，试验的方式都是大同小异的，电力工作者在工作中，需要具体问题具体分析，根据实际需要来进行试验工作，避免失误。
