如何设置微机继电保护测试仪动作频率测试范围

时间：2021-11-01

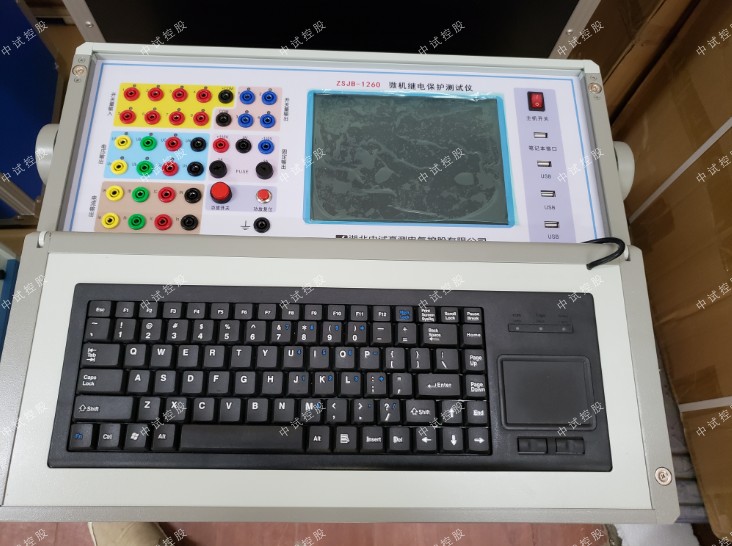

电力变压器、继电器、发电机等高压电力设备，在交付使用和大修之前，都需要进行性能测试，因此需要用到微机继电保护测试仪，该设备主要的作用就是对这些高压电器设备进行性能测试，该设备在使用的过程中，需要进行动作频率测试范围的设置，很多人都不了解该设置应该怎么做，本文就来给大家简单介绍。

动作频率测试范围的测试始值和终值均应设置在动作频率附近。测试始值应大于保护整定动作值，测试终值小于整定动作值，

动作频率的测试方法：测试时频率分两阶段变化：开始以50Hz输出，经过变化前延时后，先按所设定的df/dt均匀下滑（或上滑）至测试始值频率，然后按设定的步长以一定时间间隔逐格降低（或上升）频率，在该过程中如保护动作，则测出动作值。如未动作，当变化至测试终值，即认为保护不会动作而结束该项目测试。

这里逐格变频的时间间隔是根据整定的动作时间自动确定的，该时间间隔比整定动作时间长0.2S。故整定动作时间应设置正确，以保证在变化时间间隔内保护有足够时间可以动作。

做低周减载试验一般测试范围小于50Hz，做高周切机试验一般测试范围大于50Hz。

例如：已知低周动作值为48.5Hz，可以设定测试范围为48.7—48Hz，步长为0.05Hz。测试始值和终值不能设置得太小（一般应不低于45Hz），否则保护将闭锁。

微机继电保护测试仪动作频率测试范围设置比较简单，电力工作者需要根据设备的实际情况来进行设置，以达到设备的试验效果。
