串联谐振与并联谐振产生谐振的条件有什么区别？

时间：2021-10-30

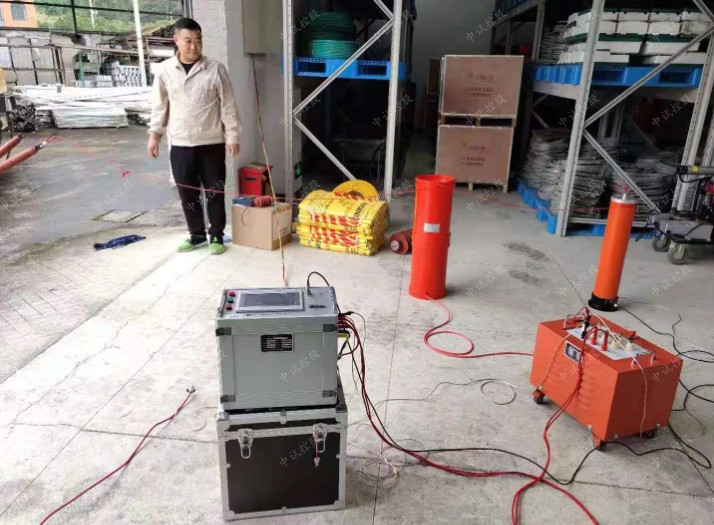

中试控股技术博士为您解答：我们知道变频串联谐振电缆交流耐压试验装置主要是针对220kV高压套管、隔离开关的交流耐压试验， 220kV主变的交流耐压试验设计制造而成。它具有较宽的适用范围，也是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
那么，串联谐振与并联谐振产生谐振的条件有什么区别？

我们先来看串联谐振。当在电阻、电容、电感串联电路中，出现电源、电压、电流同相位现象时，这种情况就叫做串联谐振，它的特点是：电路呈纯电阻性，电源、电压和电流同相位，电抗X等于0，阻抗Z等于电阻R，此时电路的阻抗最小，电流最大，在电感和电容上可能产生比电源电压大很多倍的高电压，因此串联谐振也称电压谐振。串联谐振就是电源和LC回路串联，当满足XL=XC时，LC等值阻抗几乎为零，电源输出电流极大，所以又称为“电流谐振”。
我们再来看并联谐振。当在电阻、电容、电感并联电路中，出现电路端电压和总电流同相位的现象，叫做并联谐振，其特点是：并联谐振是一种完全的补偿，电源无需提供无功功率，只提供电阻所需要的有功功率，谐振时，电路的总电流最小，而支路电流往往大于电路中的总电流，因此，并联谐振也叫电流谐振。并联谐振就是电源和LC回路并联，当满足XL=XC时，电源输出电流几乎为零，LC上的电压极高，所以又称为“电压谐振”。
以上，就是串联谐振与并联谐振产生谐振的条件区别。
