什么是微机继电保护测试仪谐波制动试验

时间：2021-10-29

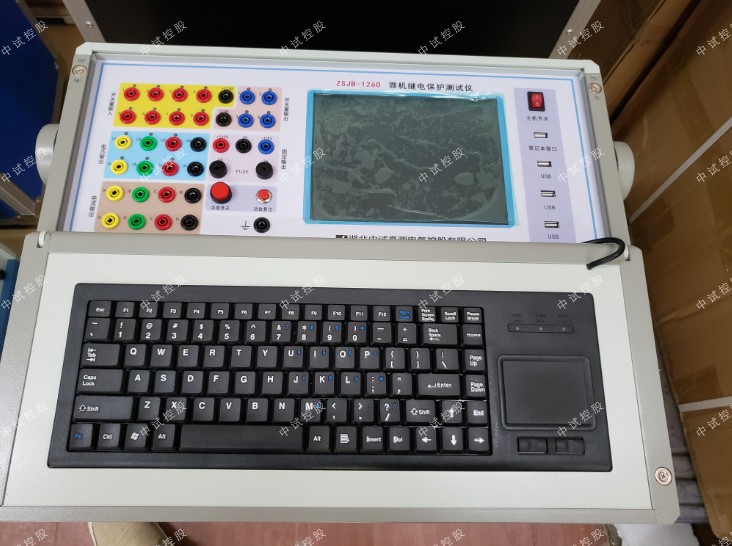

中试控股技术博士为您解答：电力工作者在工作中，经常需要用到微机继电保护测试仪，该设备主要作用，就是来对电力变压器、发电机、继电器等进行性能试验，谐波制动试验，是一个比较常规的试验项目，本文就来给大家简单介绍什么是微机继电保护测试仪谐波制动试验。

  谐波制动试验需要设置差动电流的始值、终值、步长决定搜索线的位置。Ixb / Id的始值、终值决定搜索线的长度，一般要求始值大于谐波制动系数整定值。Ixb / Id步长仅在单向逼近时起作用，在双向逼近方式不起作用。设置搜索线参数时，一般应使搜索线均匀分布在上下两条水平线之间，并且每条搜索线都要覆盖动作区和非动作区。设置好搜索范围后，选“添加序列”或“添加”将搜索线数据填入测试数据列表中。选“开始试验”即可进行测试。选“删除”或“全部输出”可以删除搜索线。
  另外还要设置各个拐点的制动电流及各段折线的斜率（比例制动系数），结合前页的差动电流值和差动速断电流值，即可画出理论制动特性曲线。各个拐点的定值根据保护的整定值来设置，如果保护定值没有给出拐点值的话，可以参考保护说明书上的保护的动作图形来设置，如果有多段曲线的话，应该设置有多个拐点，我们可以在拐点2前面的框里面大勾，就可以设置第2个拐点了，这样就可以描绘出3段曲线时的理论曲线，目前程序最多只能设置3个拐点，也就是最多只能绘制4段曲线。
  微机继电保护测试仪谐波制动试验是一个常规的高压电力试验项目，电力工作者需要熟练掌握其试验方法和技巧。
